제품 설명
PVC 프로파일 생산 라인은 PVC 창호 프로파일, PVC 천장 패널, PVC 트렁킹 등 다양한 PVC 프로파일 생산에 널리 사용됩니다. PVC 프로파일의 드로잉 섹션에 따라 맞춤형 솔루션과 금형이 제작됩니다.
처리 과정

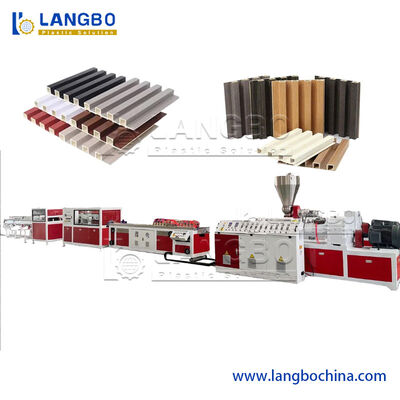

이 라인의 공정 흐름은 PVC 분말 + 첨가제 — 혼합 — 재료 공급기 — 이축 압출기 — 금형 및 캘리브레이터 — 진공 성형 테이블 — 인출기 — 절단기 — 배출 랙입니다.
이 PVC 프로파일 압출 라인은 PVC 분말과 PVC 과립 모두에 적합한 원추형 이축 압출기를 채택합니다. 우수한 재료 가소화를 보장하는 탈기 시스템을 갖추고 있습니다. 고속 금형을 사용할 수 있으며 생산성을 크게 높일 수 있습니다.
사양
| 모델 | LB180 | LB240 | LB300 | LB600 |
| 제품 최대 폭(mm) | 180 | 240 | 300 | 600 |
| 스크류 모델 | SJ55/110 | SJ65/132 | SJ65/132 | SJ80/156 |
| 모터 출력 | 22KW | 37KW | 37KW | 55KW |
| 냉각수(m3/h) | 5 | 7 | 7 | 10 |
| 컴프레서(m3/h) | 0.2 | 0.3 | 0.3 | 0.4 |
| 총 길이(m) | 18m | 22m | 22m | 25m |
제품 상세
원추형 이축 압출기
스크류는 건조 PVC 분말 혼합물 처리를 위해 특별히 설계 및 제조되었습니다. 당사의 원추형 이축 압출기 설계는 균질한 혼합, 더 나은 가소화 및 이송 효율성을 보장하는 원료 특성에 맞춰져 있습니다. 영구 자석 동기 모터는 압출기에 높은 에너지 효율을 제공합니다. PLC 제어 시스템이 장착되어 있어 생산 라인 전체를 한 곳에서 제어할 수 있습니다.

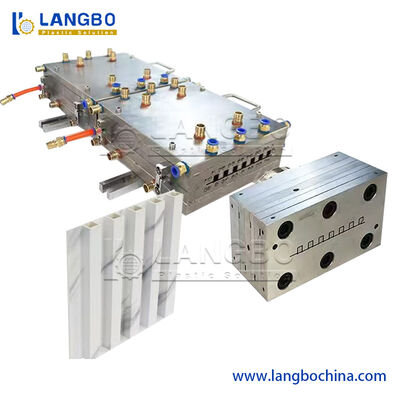

플레이트 금형
PVC 트렁킹 생산 라인을 위한 이중 스트랜드 금형을 제공합니다. 이를 통해 생산성을 크게 향상시킬 수 있습니다. 최적화된 채널 설계는 높은 유량 성능을 보장합니다. 고급 플레이트 금형은 높은 정밀도로 프로파일을 생산합니다.

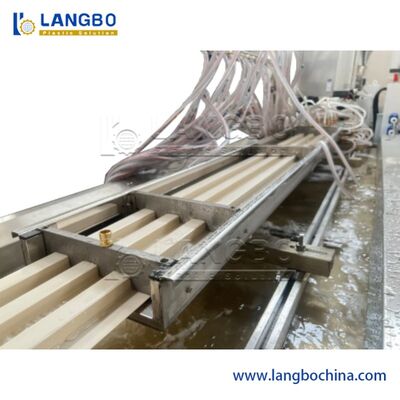

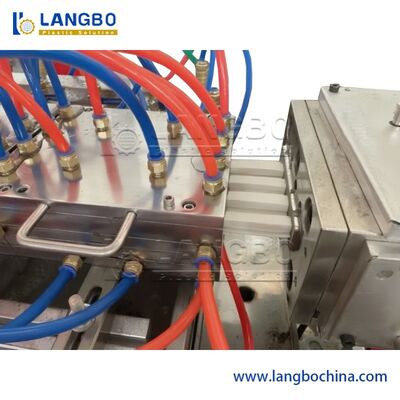

캘리브레이션 테이블
캘리브레이션 테이블은 안정적인 강철 프레임을 가지고 있으며 전체 본체 재질은 SUS 304 스테인리스 스틸입니다. 다차원 위치 조정 시스템을 갖추고 있습니다. 워터 펌프와 진공 캘리브레이터의 정밀한 배치로 PVC 프로파일이 신속하게 성형 및 냉각됩니다. 캘리브레이션 테이블의 충분한 길이는 PVC 프로파일의 성형을 보장합니다.

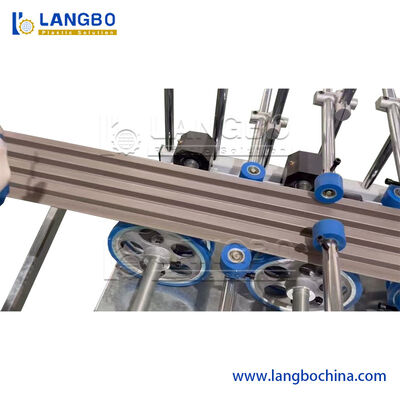

인출 및 절단기 조합
각 캐터필러를 따라 힘이 분배되어 충분한 인출력이 제공됩니다. 인출기에는 고품질 고무를 제공합니다. 공압은 쉬운 조정과 제품 보호에 도움이 됩니다. 스와플리스 및 톱 절단을 포함한 두 가지 절단 방식을 사용자 정의할 수 있습니다.
