제품 상세 정보:
|
파이프 직경: | 16-50MM | 압출기의 힘: | 37KW |
---|---|---|---|
색상: | 화이트 오렌지 블랙 | 애플리케이션: | 전기 파이프 |
원료: | PVC | 제어: | 자동적 인 |
강조하다: | 플라스틱 파이프 압출 라인,합성 수지 파이프 생산 라인 |
기계 직경 16-50MM를 만드는 PVC 전기 도관 2개의 관
구성 요소 및 기능:
PVC 이중 가닥 전기 도관 파이프 압출 라인은 파이프 직경이 16-32mm, 16-50mm이고 건축, 건축, 통신 통신 등의 분야에 적용되는 다양한 압력 등급의 PVC 전기 도관 제조에 적용됩니다.
넓은 범위의 직경을 포함하여 교정 프로세스를 위해 진공 탱크 내부에 사용되는 진공 교정 슬리브를 공급합니다.
특징
높은 내마모성
확실한 외경 교정
제품 범위
우리는 직경이 16~800mm인 플라스틱 파이프의 교정 및 냉각 프로세스를 위한 진공 탱크를 제공합니다.당사의 모든 탱크는 부식이 전혀 없는 스테인리스 스틸로 제작되었습니다.전동식 종방향 이동으로 공정 중에 정확하고 빠른 위치 결정이 가능합니다.
스테인리스 탱크
모터 구동 종방향 운동
제품 범위
16 ~ 800mm의 직경
6~9mt의 진공 탱크 길이
냉각 탱크SUS304 스테인리스 스틸로 제조됩니다.탱크의 입구와 출구의 씰은 고무 씰 대신 브러시 씰로 개발되었습니다. 이 개발로 직경을 더 빨리 변경할 수 있습니다.탱크의 파이프 지지대는 롤러 유형 지지대입니다.
광범위한 haul-off 장치를 통해 16 ~ 800mm 직경 범위에 대한 이상적인 솔루션을 고객에게 제공할 수 있습니다.당사는 파이프 다운 스트림에 캐터필러 및 벨트 유형 운반 장치를 모두 공급합니다.
Caterpillar는 AC 또는 서보 드라이브로 구동됩니다.
압출기 속도와 동기화
인버터에 의한 속도 조정
제품 범위
2에서 8까지의 캐터필러 트랙
파이프 작업을 위한 여러 유형의 커팅 유닛.중경 및 대구경 파이프의 경우 당사는 유성 절단 장치를 공급합니다.직경이 작은 파이프의 경우 단두대와 톱 커터를 제공합니다.
행성 절단기:
단단한 파이프 절단 및 모따기
압출기 속도와 동기화
낮은 유지 비용
조정 가능한 절단 속도
제품 범위: 파이프 범위 50 ~ 800mm
톱 커터:
최대 63mm의 파이프 절단
낮은 유지 비용
조정 가능한 절단 속도
최대 63mm의 파이프 절단
16 ~ 63mm의 파이프 범위
단두대 절단기: GK 32 기능
파이프를 위한 특별한 디자인
먼지와 칩이 없는 절단 시스템
낮은 유지 비용
이 기계는 PP 및 PVC 폐수 및 하수관 베이스의 필요한 조정을 통해 특수 설계가 가능했습니다.일렬로 달리는 전자동 기계.
이 기계의 특수 설계로 매우 고용량 생산이 가능합니다.그것은 또한 150cm 파이프를 생산할 수 있습니다.또한 고객 요청에 따라 특수 수동 벨링 기계도 제작합니다.
벨링 기계는 PE, PP, PVC 파이프를 벨링할 수 있으며 국제 표준에서 크기를 지정할 수 있습니다.
파이프라인과 동기식으로 작업함으로써 인간의 개입 없이 기계가 라인에서 파이프를 가져온 다음 벨링을 만들 수 있습니다.
파이프 가열 정도 및 송풍 압력을 조정할 수 있습니다.
터치스크린의 다양한 선택 기능으로 배관 낭비를 방지할 수 있습니다.
내부 PLC 시스템을 사용하여 기계가 파이프 라인과 독립적으로 작동할 수 있습니다.
LB-32가 가장 용량이 큰 모델입니다.이 모델의 경우 직경 범위는 16-32mm이며 사이클당 4개의 소켓을 생성하도록 설계되었습니다.
LB-63은 역시 가장 용량이 큰 모델이다.이 모델의 직경 범위는 16-63mm이며 사이클당 2개의 소켓을 생성하도록 설계되었습니다.

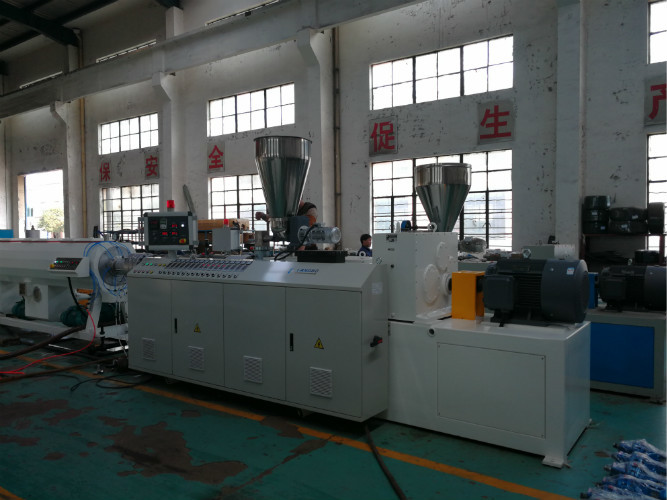

전체 압출은 다음 항목으로 구성됩니다.

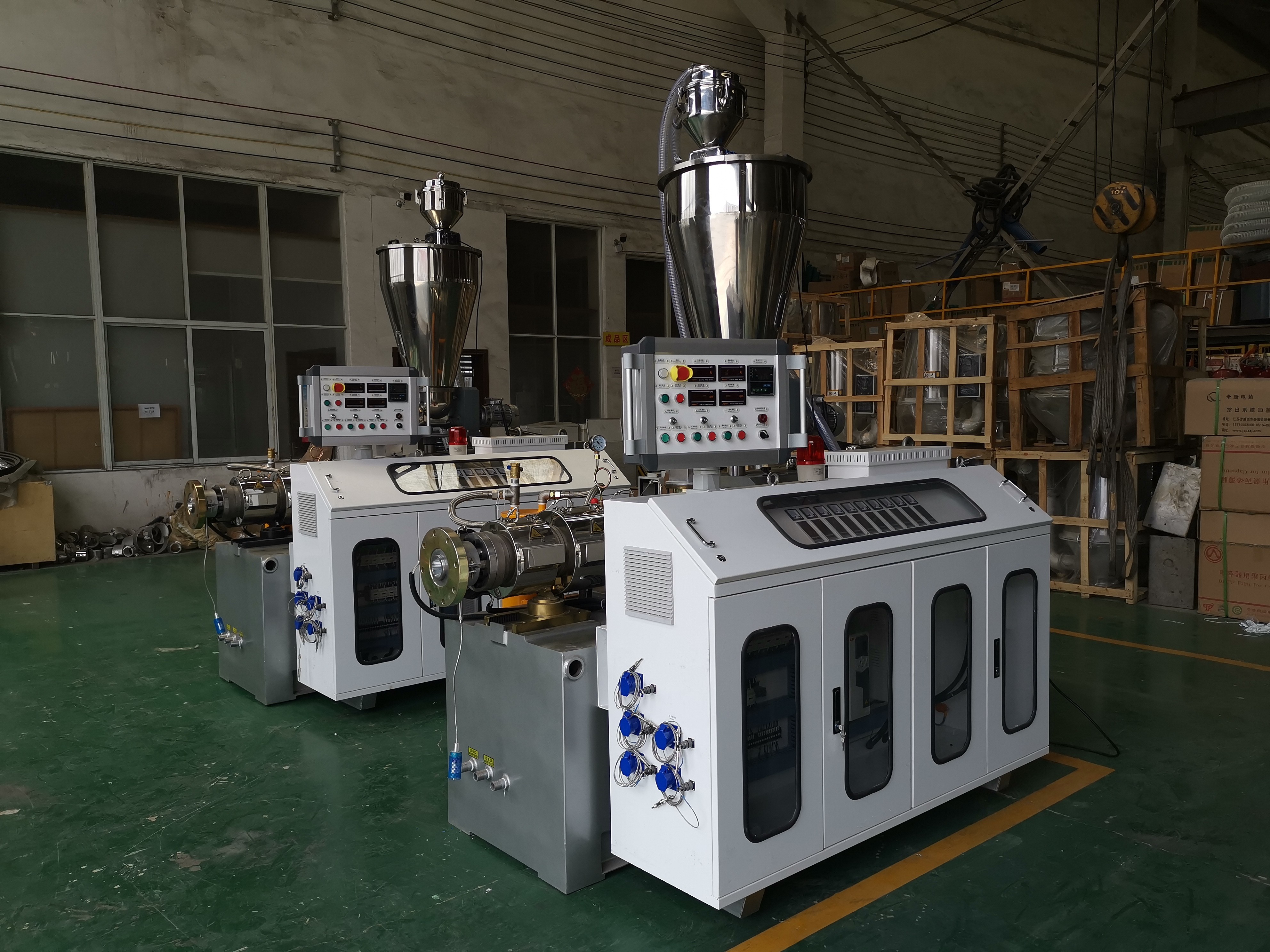

플라스틱 재료를 녹이고 휘젓는 데 사용됩니다.우리는 완벽한 혼합과 균질성을 제공하는 특수 나사 및 배럴 유형을 채택합니다.
Extruder에는 Axial Bearing이 있는 특수 기어박스를 사용합니다.모터를 나사로 옮깁니다.당사의 Extruder에는 소비전력을 최소화하기 위해 유명 브랜드인 "SIEMENS" 구동모터를 사용하고 있습니다.PLC와 터치 패널 컨트롤러로 설계된 자동화 시스템을 선택할 수 있습니다.

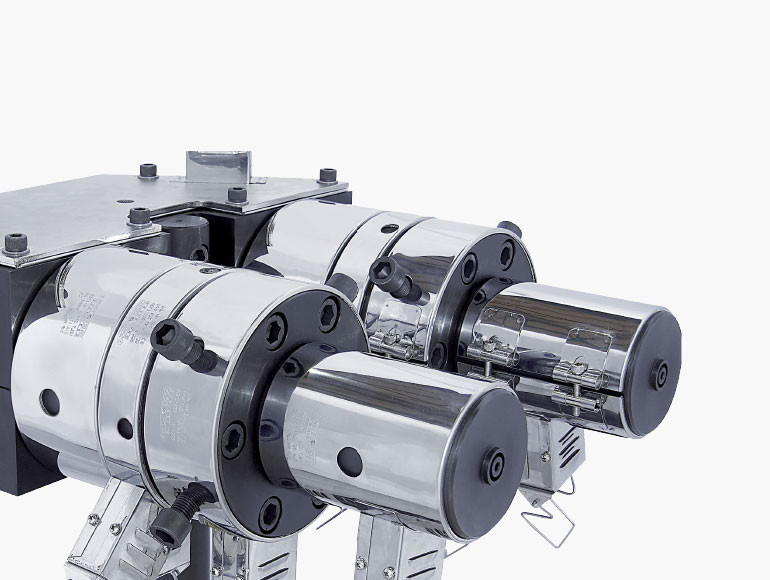

다이 헤드 및 다이 시스템은 전체 파이프 직경 범위에서 우수한 성능을 보장하도록 설계된 용융 흐름 채널로 제조됩니다.파이프의 재료 특성에 따라 다이 헤드 및 다이 시스템의 설계가 변경되며 높은 압출 압력에서도 변경됩니다.완벽한 결과를 제공합니다.
진공 탱크는 스테인리스 스틸로 제조됩니다.
최대 냉각 성능을 위해 설계된 노즐.냉각수는 노즐에서 뜨거운 플라스틱 파이프 외부 면으로 뿌립니다.
고성능 워터 펌프를 사용하면 냉각수가 파이프까지 완전히 도달할 수 있습니다.
진공 탱크의 압력을 조정할 수 있으므로 파이프 요구 사항에 따라 진공 압력을 고정할 수 있습니다.우리는 진공 탱크의 모든 뚜껑에 개스킷을 밀봉합니다.이는 진공 누출을 방지하고 에너지 소비를 최소화합니다.

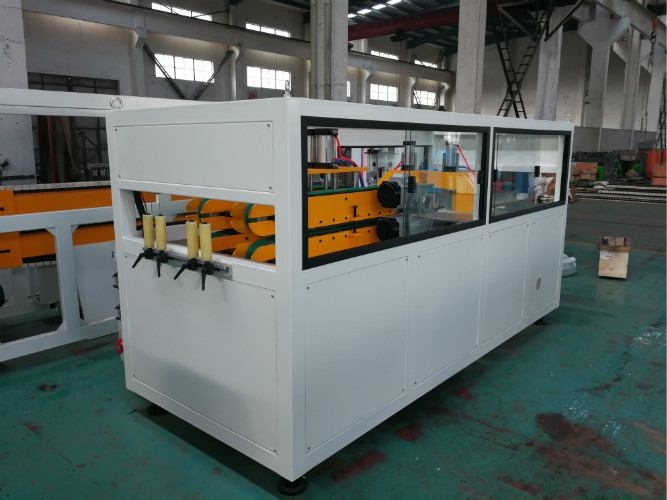

벨트 홀 오프는 작은 파이프의 고속 압출에 사용됩니다.진동이 없고 고속에서도 우수한 제어를 보장합니다.
하울오프에 사용된 재료를 사용하여 파이프에 대한 접착력이 매우 우수하고 미끄러짐을 방지할 수 있습니다.
벨트 설정에 필요한 속도는 전기 인버터로 변경할 수 있습니다.다양한 라인 속도는 제어판을 사용하여 쉽게 조정됩니다.
자동 절단 장치는 중소형 파이프에 이상적인 솔루션입니다.벨트 홀오프와 동시에 작동합니다.
절단할 파이프 길이는 터치 스크린을 통해 쉽게 조정됩니다.
파이프 길이를 인코딩하여 측정하여 원하는 길이로 정확하게 절단할 수 있습니다.
명세서:
모델 | 파이프 직경(MM) | 압출기 모델 | 모터 파워(KW) |
LB-32F | 16-32(4관) | SJSZ65/132 | 37 AC |
LB-32E | 16-32 (이중관) | SJSZ51/105 | 22 AC |
LB-32W | 16-32 (이중관) | SJSZ65/132 | 37 AC |
LB-40E | 16-40(이중관) | SJSZ51/105 | 22 AC |
LB-40W | 16-40(이중관) | SJSZ65/132 | 37 AC |
LB-50E | 16-50(이중관) | SJSZ51/105 | 22 AC |
LB-50W | 16-50(이중관) | SJSZ65/132 | 37 AC |
LB-63W | 16-63(이중관) | SJSZ65/132 | 37 AC |
