태국의 연속 파이프 생산 시스템에서 코일러 응용

태국에서는 건설, 물 공급 및 농업 관개 프로젝트에서 플라스틱 파이프 제품에 대한 수요가 계속 증가하고 있습니다. 많은 제조사가 운영하고 있습니다.연속 파이프 생산 시스템PVC 및 PE 압출 라인을 기반으로 합니다.

그러나 고속 생산 중에는 다운스트림 단계에서 공통적인 문제가 나타납니다.와인딩 중 파이프 변형이는 코일 품질과 후속 패키징 효율성에 영향을 미칩니다.

이 프로젝트에서 고객은 연속 파이프 생산 시스템의 코일링 공정 중 불안정성을 보고했습니다.

주요 문제는 다음과 같습니다.

• 불안정한 장력 제어로 인해 와인딩 중 파이프 변형
• 적층 및 보관에 영향을 미치는 고르지 않은 코일 형성
• 압출 속도와 권취 속도의 불일치
• 연속 운전 시 일관된 코일 형태 유지가 어려움

이러한 문제는 다운스트림 처리 및 창고 효율성에 직접적인 영향을 미쳤습니다.

생산 라인은 다음과 같이 설계되었습니다.연속 파이프 생산 시스템, 여기서 압출, 냉각 및 코일링은 동기화된 조정으로 작동해야 합니다.

이 시스템에서:

• 압출기는 지속적인 파이프 출력을 제공합니다.
• 냉각 탱크는 파이프 치수를 안정화시킵니다.
• 운반 장치는 선형 속도를 제어합니다.
• 코일러는 완성된 파이프를 모아 포장용 코일로 만듭니다.

코일링 단계의 불균형은 전체 생산 라인의 안정성에 영향을 미칠 수 있습니다.

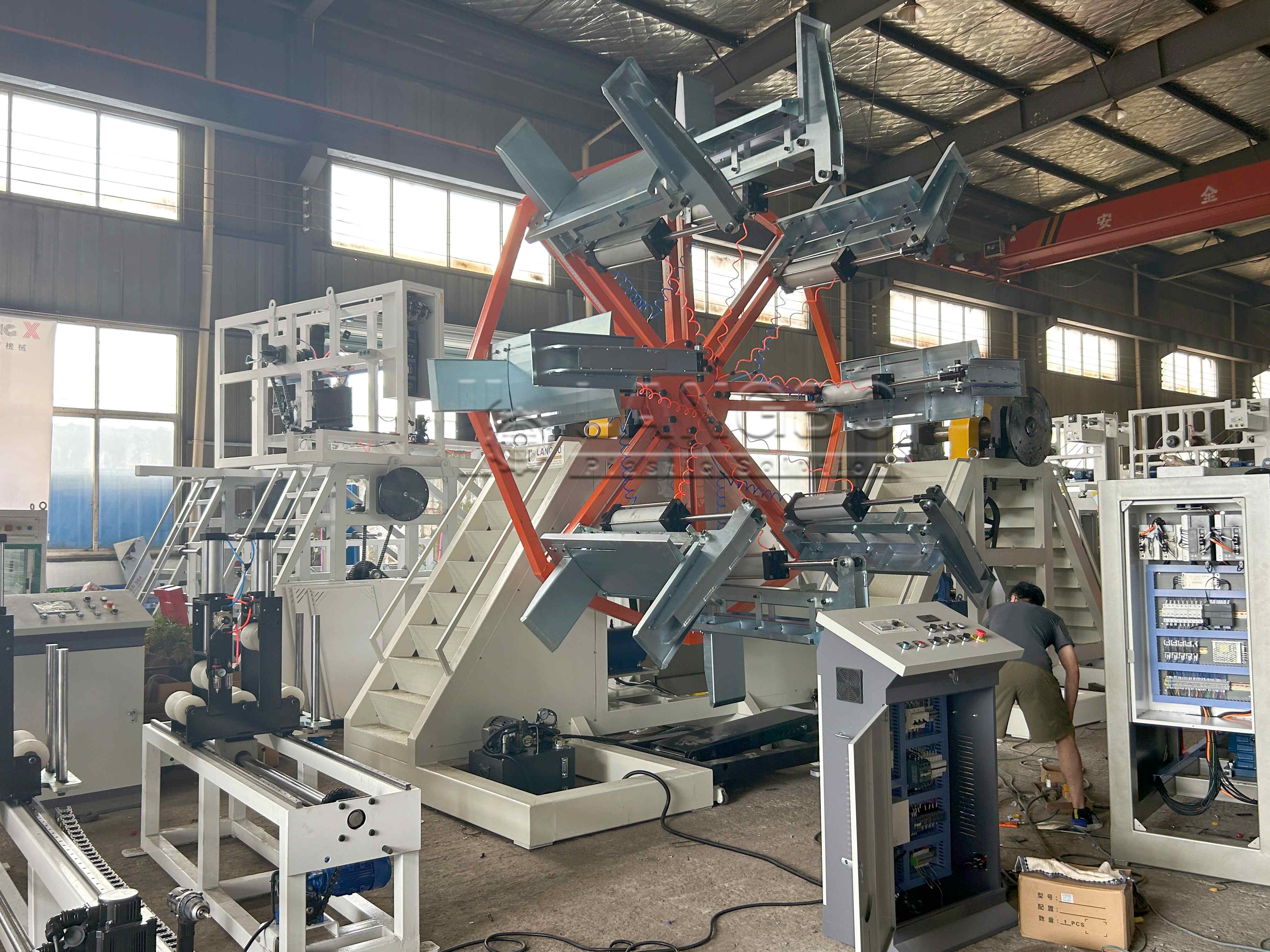

와인딩 중 파이프 변형을 해결하기 위해 동기화된자동 코일러 시스템다운스트림 섹션에서 구현되었습니다.

주요 기술 구성은 다음과 같습니다.

• 압출 라인과 PLC 기반 속도 동기화
• 안정적인 권취력을 위한 조정 가능한 장력 제어 시스템
• 일관된 권선 형태를 유지하기 위한 자동 코일 형성
• 안정적인 파이프 공급을 위한 운반 장치와의 조화로운 작동

이 구성은 파이프 권선이 기계적 응력 축적 없이 압출 출력을 따르도록 보장합니다.

시스템 조정 및 코일러 통합 후 생산 라인은 연속 작업에서 보다 안정적인 권선 동작을 달성했습니다.

관찰된 개선 사항은 다음과 같습니다.

• 연속 생산 중 보다 안정적인 코일 형성
• 와인딩 공정 중 변형 문제 감소
• 포장 영역에서 완성된 파이프 코일의 처리 개선
• 압출 및 다운스트림 코일링 단계 간의 더 나은 조정

이 시스템은 장기간의 생산 운영에서 향상된 운영 안정성을 보여주었습니다.

태국의 이번 사례는 연속 파이프 생산 시스템에서 와인딩 중 파이프 변형이 장력 제어 및 시스템 동기화와 밀접한 관련이 있음을 보여줍니다.

PLC 제어 코일러 시스템을 통합하고 압출 라인과의 조정을 최적화함으로써 제조업체는 보다 안정적인 코일 형성과 보다 원활한 다운스트림 포장 작업을 달성할 수 있습니다.

현대 플라스틱 파이프 생산에서 코일링 단계는 포장 단계일 뿐만 아니라 전반적인 생산 안정성을 유지하는 핵심 부분이기도 합니다.
