제품 상세 정보:
|
| 이름: | 경질 염화비닐관 압출 라인 | 포장 세부 사항: | 영화 감쌈 |
|---|---|---|---|
| 플라스틱: | PVC | 애플리케이션: | 파이프 제작 |
| 원료: | PVC 파우더 | 스크류 디자인: | 원추형 이축 스크류 |
| 스크루의 재료: | 38CrMoALA | 모터: | 지멘스 |
| 인버터: | ABB | 온도 센서: | 옴론 |
| 하이 라이트: | 400 밀리미터 경질 염화비닐관 제조기,압출기를 만드는 pvc 파우더 파이프,400 밀리미터 원추형 이축압출（성형）기 |
||

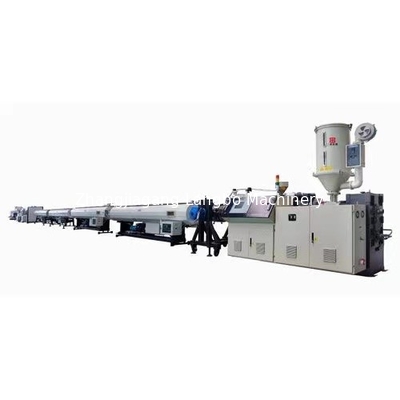

공장을 제조하는 50-400mm 경질 염화비닐관
제조 공정 흐름
파이프 생산의 첫 번째 단계는 원료을 준비입니다. 고객들은 그들자신에 의해 PVC 파우더와 다른 첨가제를 혼합할 수 있습니다. 혼합은 압출기로 공급될 것입니다. 재료는 압출기에서 가소화되고 그리고 나서 곰팡이로 사출될 것입니다. 재료는 곰팡이에 의해 형성하여지고, 파이프가 보이면서 나갑니다. 곰팡이로부터 사출성형된 파이프는 뜨겁고 부드럽습니다. 불안정한 형태와 파이프는 진공 검정수조에서 진공 소매에 의해 눈금 보정되고 냉각됩니다. 그리고 그리고 나서 파이프는 더 나은 냉각을 위해 냉각 탱크에 들어갑니다. 유닛에서 떨어져 있는 견인은 냉각 탱크 옆에 서있고, 압출기에서 파이프를 가져가 버립니다. 규정 길이에 따르면, 파이프는 수송을 위해 줄여지고 그리고 나서 싸여질 것입니다.
| 모델 | 파이프 직경 | 압출기 | 압출기 전원 | 능력 |
| LB-32A | 16-32(four) | SJ65/132 | 37AC | 250 |
| LB-32B | 16-32(four) | SJ80/156 | 55AC | 350 |
| LB-50A | 16-50 | SJ45/90 | 15AC | 100 |
| LB-50B | 16-50(double) | SJ51/105 | 18.5AC | 150 |
| LB-50C | 16-50(double) | SJ65/132 | 37AC | 250 |
| LB-63A | 16-63 | SJ51/105 | 18.5AC | 150 |
| LB-63B | 16-63(double) | SJ65/132 | 37AC | 250 |
| LB-160 | 50-160 | SJ65/132 | 37AC | 250 |
| LB-250 | 63-250 | SJ65/132 | 37AC | 250 |
| LB-315 | 110-315 | SJ80/156 | 55AC | 350 |
| LB-630 | 315-630 | SJ92/188 | 110DC | 800 |
| LB-800 | 560-800 | SJ105/216 | 160DC | 1100 |
성분 도입

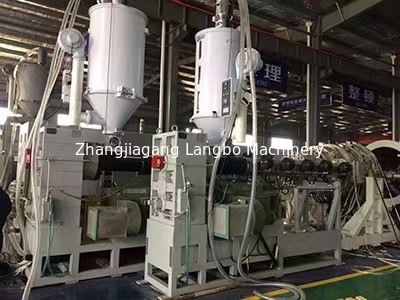

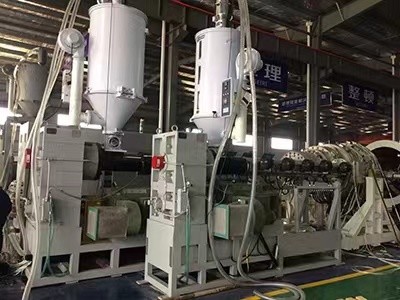

원추형 이축압출（성형）기
PVC 화합물은 시어링과 고온에 민감합니다. 그러므로, 우리는 점잖게 처리량 요구 사항과 파이프 차원에 따라서, 또한 평행하거나 원추형 이축압출（성형）기에 가공처리하여야 합니다. 전문 장비로서, 원추형 이축압출（성형）기는 PVC 화합물, PVC의 혼합과 나무 / 복합체뿐 아니라 PP / PE와 목분의 화합물을 처리할 수 있습니다.

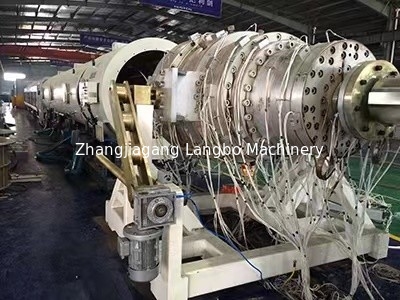

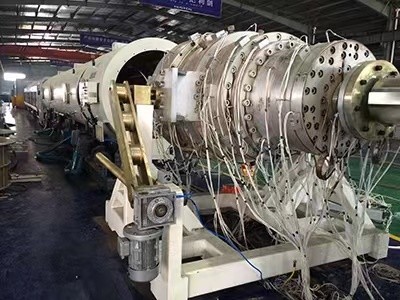

곰팡이
파이프 형태는 다양한 원료와 곰팡이에 의해 형성하여집니다. 우리의 곰팡이의 특별한 디자인은 파이프 형성과 구축 에너지를 영향을 미치는 물질 용융의 이상적 점착성을 제공합니다. 재료에 접한 모든 표면들은 그 이유 때문에, 닦입니다, 구축 마찰이 최소화될 수 있습니다.

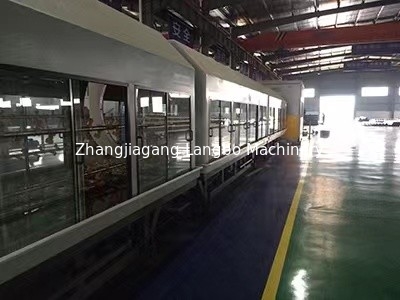

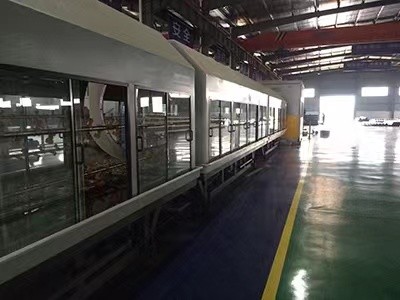

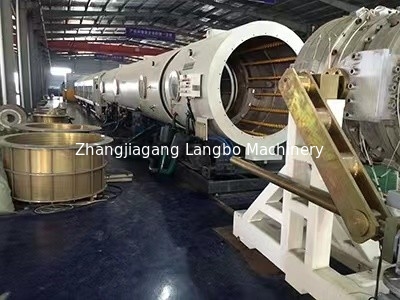

진공 검정수조 & 냉각 탱크
진공 검정수조를 통하여, 파이프 형상은 규정될 것입니다. 그밖에도 파이프의 표면 품질은 이 단계에 의해 영향을 받습니다. LANGBO 진공 검정수조는 스테인레스 강에 의해 제조됩니다. 분무 노즐은 최대 냉방 성능을 위해 설계됩니다. 냉각수는 뜨거운 플라스틱 관표면에 뿌려집니다. 결합된 채 곰팡이의 형성과 함께, 파이프의 표면 품질은 규정될 것입니다.
우리의 진공 탱크에 대한 압력이 조정될 수 있다고, 그래서 진공압은 파이프 요구조건에 따라 고쳐질 수 있습니다. 우리는 진공 탱크 위의 모든 규제에 대해 가스킷을 밀봉합니다. 이것은 진공 누설을 막고, 에너지 소비를 최소화합니다. 우리는 자사 제품의 품질을 보증하기 위해 정교한 프로세스 기술을 채택했습니다.

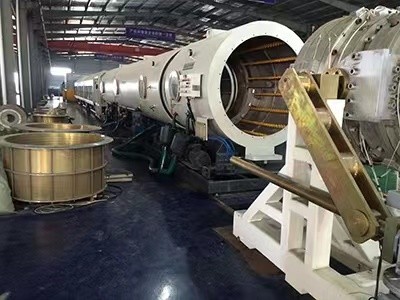

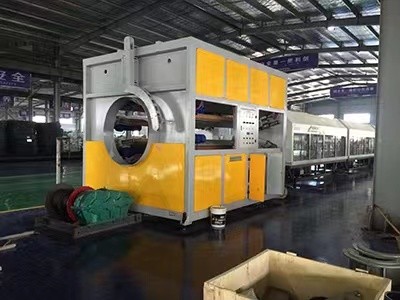

유닛에서 떨어져 있는 견인
우리는 가지고 있고 다양한 이상 해결책을 위한 고객들에게 16 내지 800 밀리미터의 직경 범위를 제공할 수 있는 유닛을 떠납니다.
애벌레와 대는 벨트 홀오프 생산 조건에 따라 채택될 수 있습니다.
속도를 떠나고 벽 두께가 더 대칭적이도록, 압출 속도로 연결될 수 있습니다.
벨트는 단위를 떠나고 보통 작은 파이프와 고속도 구축을 위해 사용됩니다. 그것은 있고 진동로 부터 벗어나고 고속으로 심지어 우수한 제어를 보장합니다.
애벌레는 쉽게 빅파이프를 잡을 수 있습니다. 갈고리 발톱의 표면은 파이프와 갈고리 발톱 사이에 하락을 방지할 수 있는 거품 PU로 덮입니다.
벨트와 애벌레의 속도 설정은 인버터에 의해 조정될 수 있습니다. 그러므로, 인간은 쉽게 제어판에 작용할 수 있습니다.

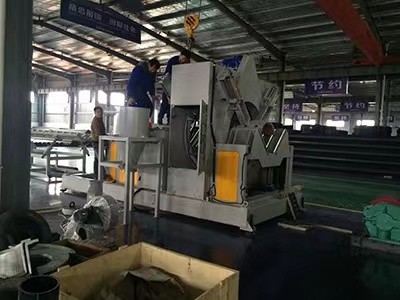

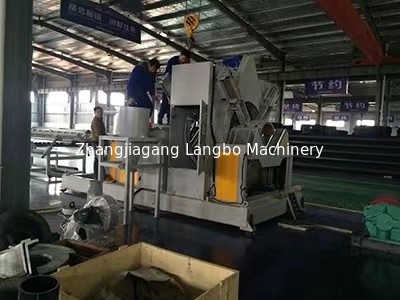

커터
고성능과 커터는 쪽관의 동일 길이를 보증할 수 있습니다. 그래서 고급 품질 부호기와 정확한 커터 유닛은 필요합니다. 스시밀러는 단위에서 떨어져 견인을 좋아합니다, 커터가 2가지 설계 개념을 가지고 있습니다 : 커터와 행성이 커터를 봤던 것을 봤습니다. 그것은 파이프를 줄이는 지름에 의존합니다.
제어 시스템
제어 시스템은 PLC 모듈, HMI 제어판 (인간 기계 인터페이스), 온도계, 연결기와 기타와 같이 전체 동작 관련 제어기와 집행자를 포함합니다. 고급 품질과 요소는 안정적이고 정확한 생산을 위해 중요합니다.
선택 사양의 장치
파이프 생산을 위해, 레이저, 잉크 프린터, 파이프 스택커와 소켓 성형 기계와 같은 약간의 기능 단위가 있습니다.
프린터로 파이프 제조는 생산 정보를 파이프에 쓸 수 있습니다.

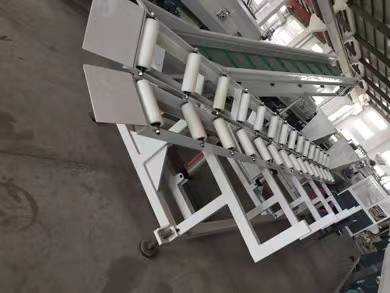

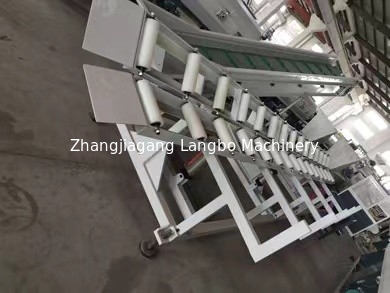

스택커는 잘린 후 파이프를 수집하는데 사용될 수 있습니다.
2개 파이프가 끝과 끝을 이어서 연결될 수 있도록, 소켓 성형 기계는 더 큰 지름 안으로 파이프의 한쪽 끝을 형성할 수 있습니다.
