스와르플스 커터와 PE 500-1200mm HDPE 파이프 생산 라인

500-1200mm HDPE 파이프 생산 라인

전체 라인 구성 I

전체 라인 구성 II

기술적 특징-- 주요 기계

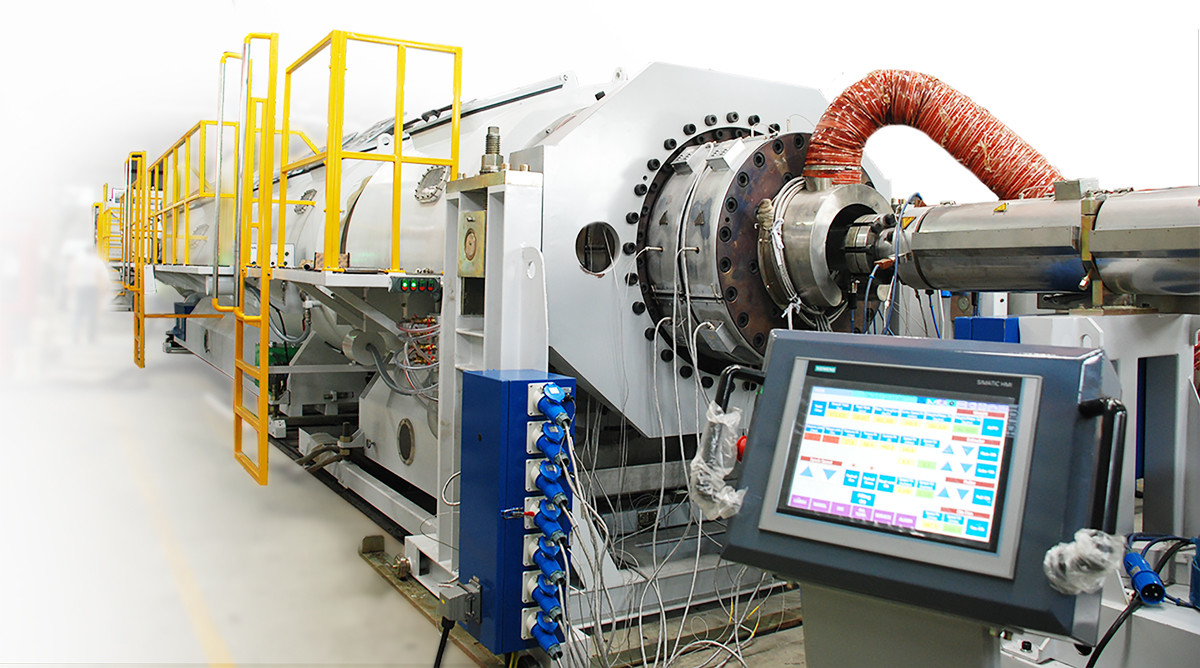

압출기

40D 시리즈 고효율 단일 나사 압출기, 고효율, 안정적이고 우수한 취급 기능을 갖추고 있습니다.

최대 1200kg/h의 LBS100-40D 압출 출력, 재료를 가소화하고 잘 혼합하는 최적화된 나사 구조와 기계적 에너지를 합리적으로 열 에너지로 변환하면 출력이 선형적이고 안정적입니다.

고효율 인버터 모터를 채택하여 효율은 최대 95.1%입니다.

수입 정밀 수직 감속기, 음소거, 고효율, SKF 베어링, 일본 오일 시일 채택;

압출기 출력을 실시간으로 모니터링하는 정확한 통합 중력 계량 제어 시스템, 출력 제어 또는 중량 제어 모드를 선택하여 중량 값의 변동을 줄일 수 있으며 생산 공정 설정에 편리하고 생산 비용을 절감합니다.

PROFINET 버스 통신 제어를 채택하고 12인치 컬러 터치 스크린, 아이콘화된 버튼, 직관적이고 이해하기 쉽습니다.

전체 라인은 WEITU PS 하이 캐비닛, 강한 전기 및 약한 전기 분리 레이아웃을 채택하고 간섭을 줄이며 상단 공기 배출 및 산업용 에어컨을 함께 사용하여 냉각 효과가 좋습니다.

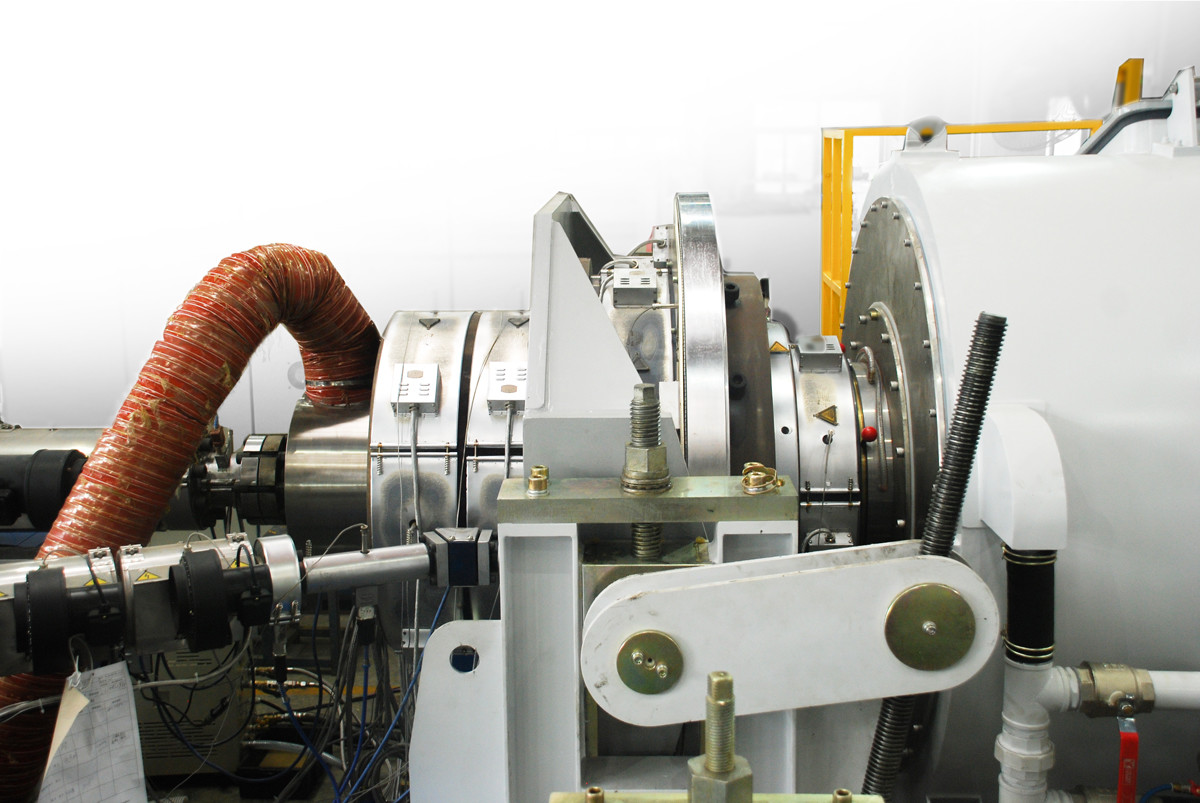

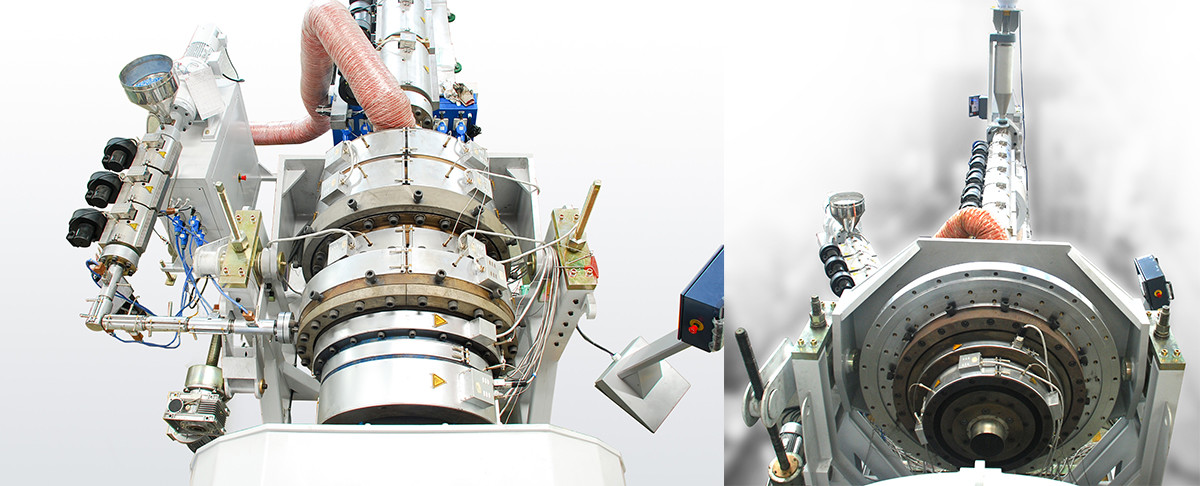

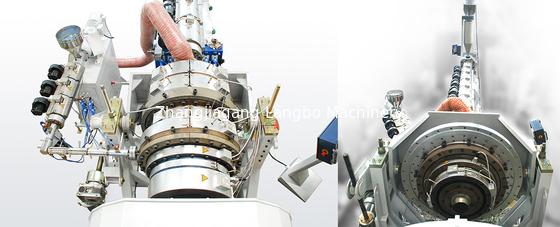

다이 헤드

다이는 용접 흔적을 없애기 위해 나선형 몰드 본체로 만들어집니다.

가변 주파수 제어 공기 배출 장치로 파이프 내벽의 냉각 속도를 높이고 냉각 길이를 줄일 수 있습니다.

ODØ500-Ø1200 PN0.6~ PN1.6 파이프의 생산 요구 사항을 충족할 수 있습니다.

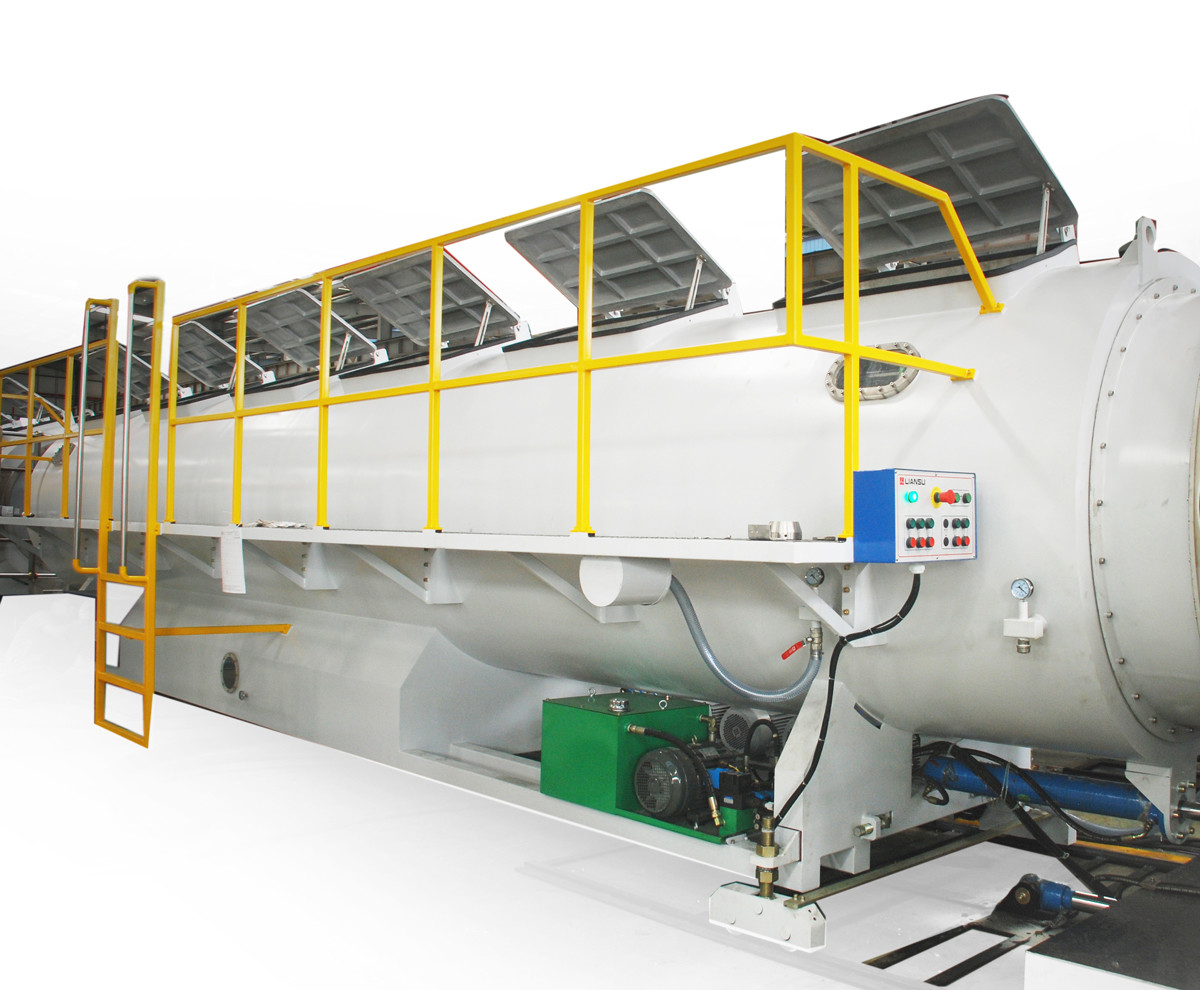

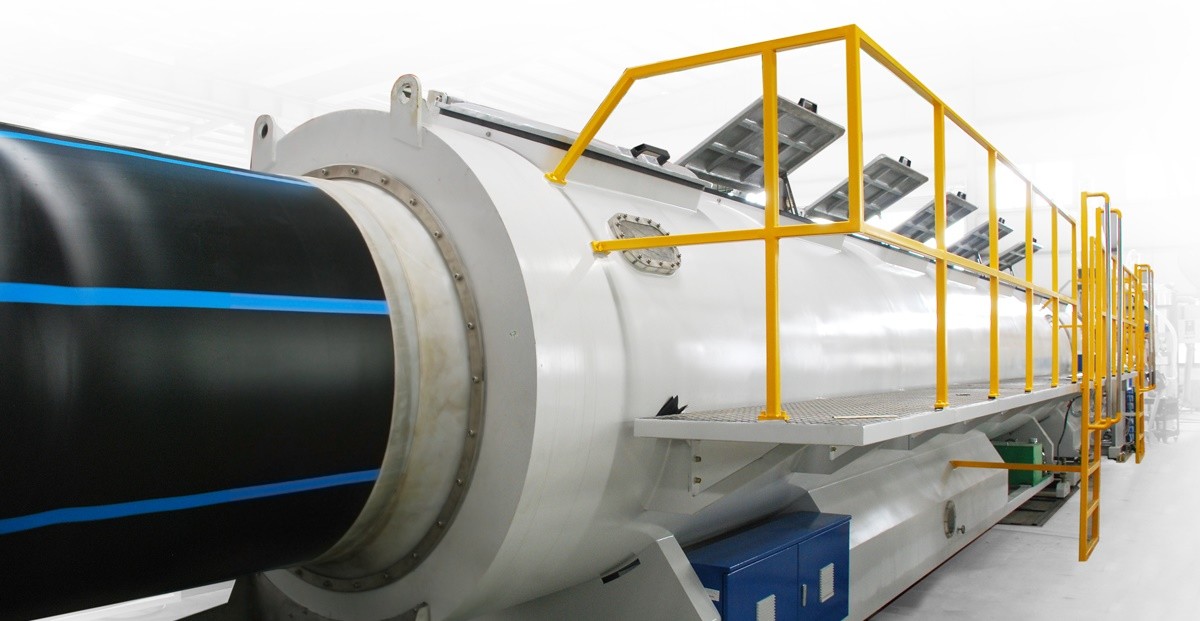

진공 탱크

진공 탱크는 2+10M, 2m의 계획을 채택하고 10m 탱크 본체는 빠른 전기 연결 및 분리가 가능하며 성형 전에 파이프의 품질을 관찰하고 재료 낭비를 줄이는 것이 편리합니다.

진공 부분은 이중 챔버 구조를 채택하고 냉각 효율을 향상시키기 위해 파이프가 빠르게 형성됩니다.

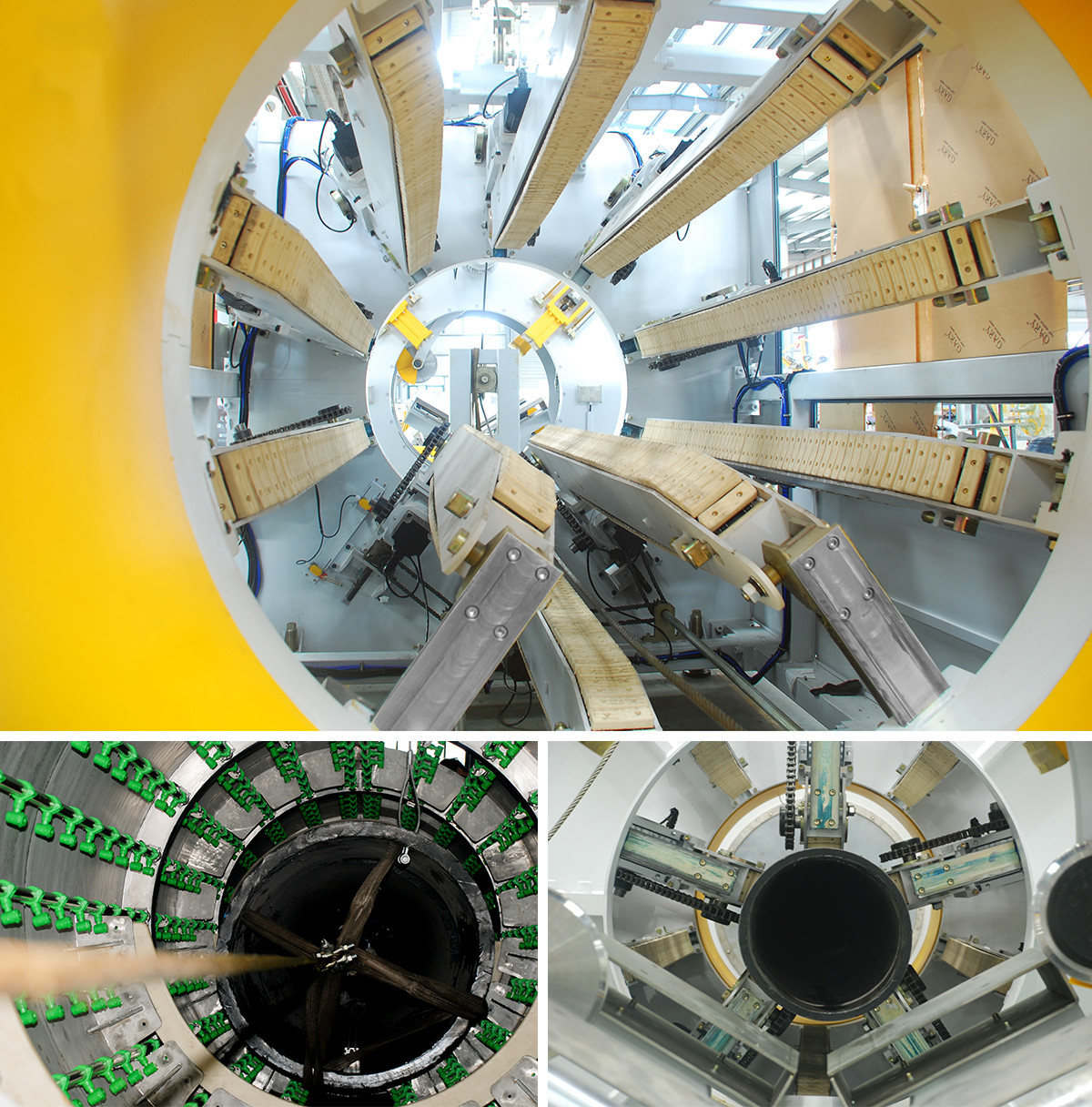

운반 기계

10개의 애벌레 운반 장치, 운반 범위 500-1200MM의 파이프 직경을 갖추고 있습니다.

속도 조절 범위의 30배 이상, Liansu 자체 제작 독립 서보 모터 채택, "하나의 드라이버가 더 많은 모터 구동" 유형 동기식 서보 속도 조절 계획, 낮은 회전 속도의 안정성과 적절한 토크 출력 보장(대직경의 빠른 성형 보장, 고압 등급 파이프), 사전 운반 장치를 구성하여 준비 및 인건비를 줄입니다.

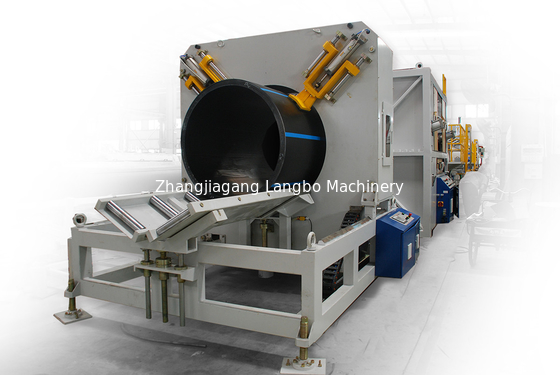

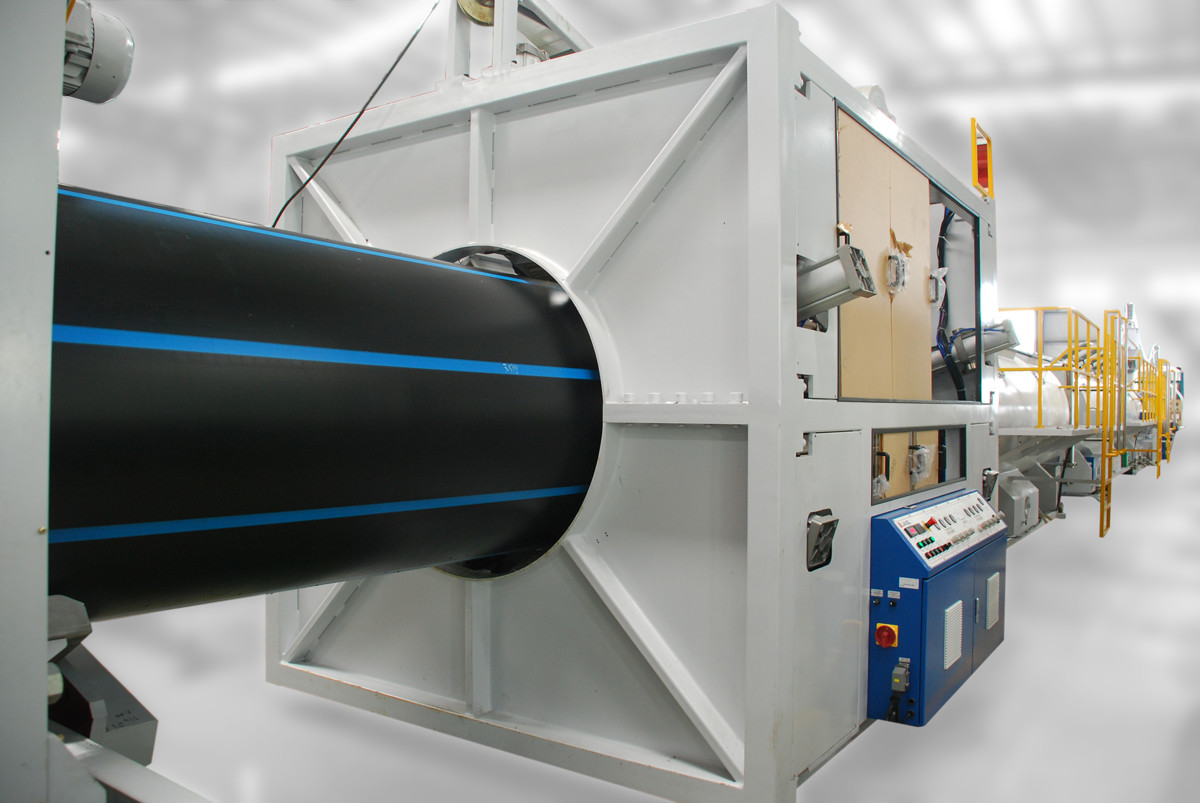

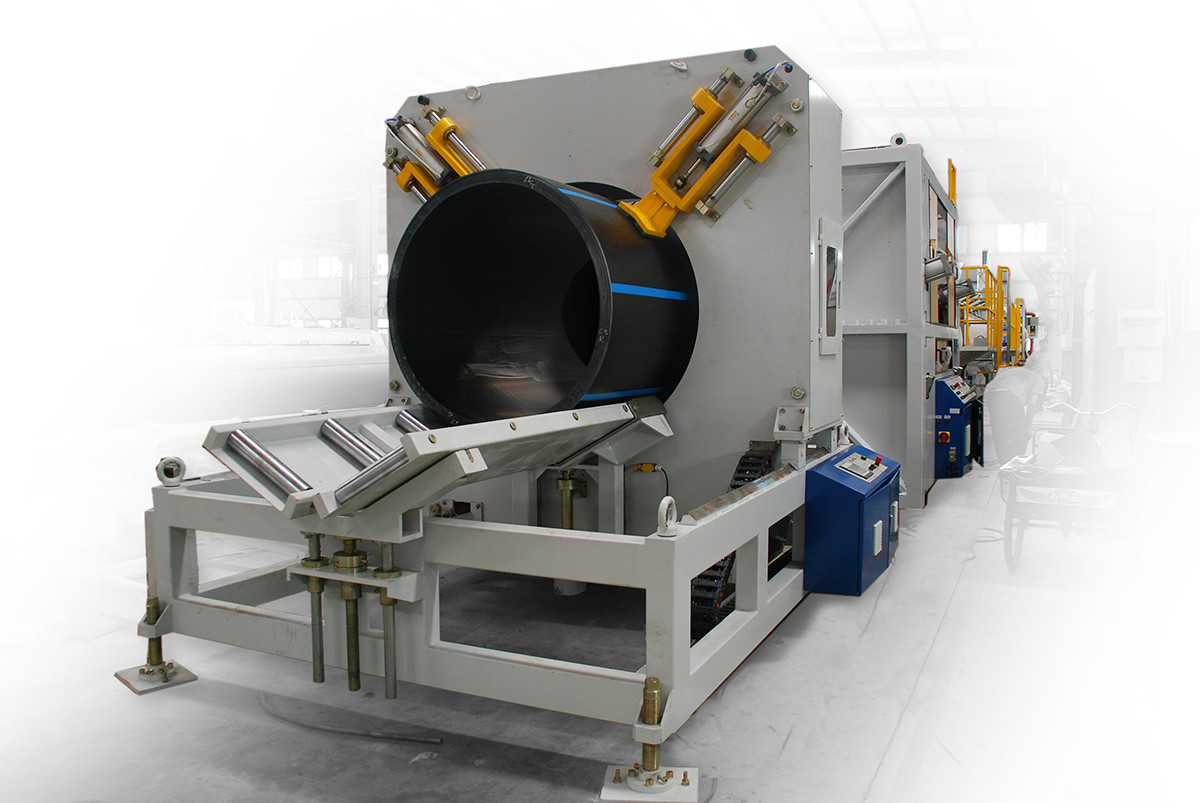

절단

스와프리스 절단기, 수입 이중 유압 나이프 공급 시스템, 절단 범위 ODØ500-Ø1200, 파이프 최대 두께는 최대 80mm입니다.

절단 끝면은 평평하고 매끄럽고 플랜지가 없는 환경 보호 생산입니다. V 유형 클램핑은 사양을 변경하는 동안 전기 조정이 필요하고 노동 강도를 줄이고 효율성을 향상시킵니다.

혁신적인 전도성 링과 카본 브러시는 긴밀한 접촉을 보장하고 유지보수를 줄입니다.
