제품 상세 정보:
|
이름: | 경질 염화비닐관 압출 라인 | 포장 세부 사항: | 필름 포장 |
---|---|---|---|
플라스틱: | PVC | 애플리케이션: | 파이프 제작 |
원료: | PVC 분말 | 나사 디자인: | 원추형 트윈 스크류 |
나사 재질: | 38CrMoALA | 모터: | 지멘스 |
인버터: | ABB | 온도 센서: | 옴론 |
하이 라이트: | 안정 운전 PVC 관 압출 라인,이축 스크류 PVC 관 압출 라인,안정 운전 플라스틱 파이프 압출기 |
16-315mm PVC 관 압출 라인
경질 염화비닐관 생산 라인이 높은 속도 혼합 그룹, 원추형 이축압출(성형)기로 구성됩니다, 곰팡이, 냉각 수조를 눈금 보정하는 진공 지름이 떠나고 프린터를 서명하는지 커터, 스택커, ect가 봤습니다.
라인은 배럴에 재료와 좋은 컴파운딩과 가소화 효과를 위해 부족한 잔여 시간으로 특징으로 하는 유일한 스크류 디자인을 적용합니다. 그것은 좋은 개요, 안정 운전과 저소음으로, 최고 질의 감속함을 채택합니다. 배럴 난방과 공기 냉각 시스템을 위한 핀형 세라믹히터는 정확한 온도 조절식을 가져옵니다. 진공 탈가스 설비는 자재로부터 수분과 휘발성 가스를 제거하고 제품의 최고 품질을 보증할 수 있습니다. 메인 모터는 안정적 토크 출력을 제공하는 실리콘 통제된 DC 속도 조정기 또는 가변 주파수 속도 조정기를 적용하고, 더 적은 속도 조정률을 내딛습니다. 그것은 PVC 또는 UPVC 파우더의 처리에 적합합니다.
생산 흐름 :
저수 탱크 → 마킹 머신 → 무한 궤도식 트랙터 → 커터 → 파이프 확관기 → 파이프 스택커 → 파이프 검사 & 포장을 냉각시키는 원료 + 첨가제 → 혼합 → 물질 컨베잉 → 강제 급식 → 원추형 이축압출(성형)기 → 익스트루딩 곰팡이 → 직경 제어 단위 → 분무 진공 형성 박스 → 용사 / 침지형
기술적인 매개 변수 :
모델 | 파이프 직경 | 압출기 | 압출기 전원 | 능력 |
LB-32A | 16-32(four) | SJ65/132 | 37AC | 250 |
LB-32B | 16-32(four) | SJ80/156 | 55AC | 350 |
LB-50A | 16-50 | SJ45/90 | 15AC | 100 |
LB-50B | 16-50(double) | SJ51/105 | 18.5AC | 150 |
LB-50C | 16-50(double) | SJ65/132 | 37AC | 250 |
LB-63A | 16-63 | SJ51/105 | 18.5AC | 150 |
LB-63B | 16-63(double) | SJ65/132 | 37AC | 250 |
LB-160 | 50-160 | SJ65/132 | 37AC | 250 |
LB-250 | 63-250 | SJ65/132 | 37AC | 250 |
LB-315 | 110-315 | SJ80/156 | 55AC | 350 |
LB-630 | 315-630 | SJ92/188 | 110DC | 800 |
LB-800 | 560-800 | SJ105/216 | 160DC | 1100 |
생산 라인의 주성분
원추형 트윈-스크루 압출기 : 그것은 강제적 정량 물질 피딩 시스템, 자동 온도 조절 시스템, 진공 배기 시스템과 자동 권선 속도 제어 장치로 설비했습니다.
이 구조는 소재 온도, 가소화 안정성을 위한 정확한 제어용을 보장하고 생산 속도가 매우 나아집니다. 메인 모터는 직접적 컨버터 또는 주파수 컨버터입니다.
PVC 압출 금형 : 물질은 고급 품질 40Cr입니다. 몰드스 표면은 끝마무리와 크롬 도금과 거래합니다. 그것은 다수의 머리 나선형의 구조를 채택합니다. 용해는 저압을 가지고 있습니다. 최고 양에 밀어낼 때, 다이 헤드는 여전히 저온을 유지합니다.
진공 캘리브레이팅 저수 탱크 : 몸의 물질은 높은 견고성과 상등품 스테인레스 스틸 보드입니다. 그것은 고압력 저항, 부식 저항성이고 큰 입경 파이프를 위한 두 단계입니다.
전기는 수온을 제어합니다.
노즐 소재는 ABS 공업용 플라스틱입니다. 기계의 프레임은 조정된 3차원일 수 있습니다. 뒤로 원형 환원제 드라이브를 채택하고 올리고 내려가고 남기고 바로잡기 위한 전면으로부터의 움직임은 나사 조정을 채택합니다.
물 분무 냉각 탱크 : 신체는 스테인레스 강으로 만들어지고 그늘이 투명한 부드러운 PVC 커튼입니다. 스테인레스 강 부유물은 수위와 전기 제어 수온을 조정합니다. 노즐 소재는 ABS 공업용 플라스틱입니다.
기계를 떠나세요 : 그것은 주파수 변환 접근법을 채택합니다. 모든 견인 프레임은 동시에 이동하는 모든 트랙을 보증하는 체인으로 이동합니다. 그것은 공기 유연성 클램핑입니다.
절단기 : 그것은 대직경을 위한 행성 절단입니다. 블레이드는 회전을 잡고 절단날부와 삽입되는 블레이드 부분이 혁명을 받아들입니다. 그것은 각 자르는 구조, 공기 알루미늄 절반 클램핑과 세정 장치를 가집니다.
제어 시스템 : 우리는 지적 제어시스템인 지멘스 PLC 제어시스템을 제공할 수 있습니다. 또한 우리는 지멘스 전기 부품, 옴론 온도 조절기를 이용하는 보통 제어시스템을 제공할 수 있습니다. 수술은 단순합니다.

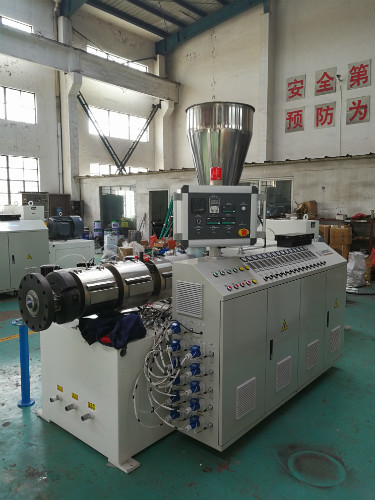

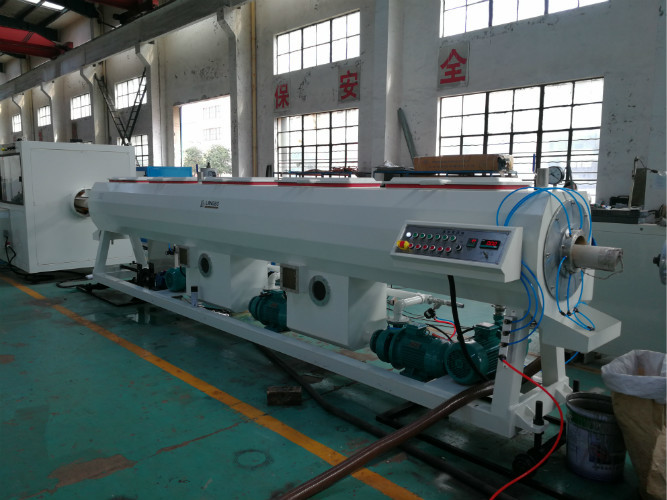

압출기 진공 탱크

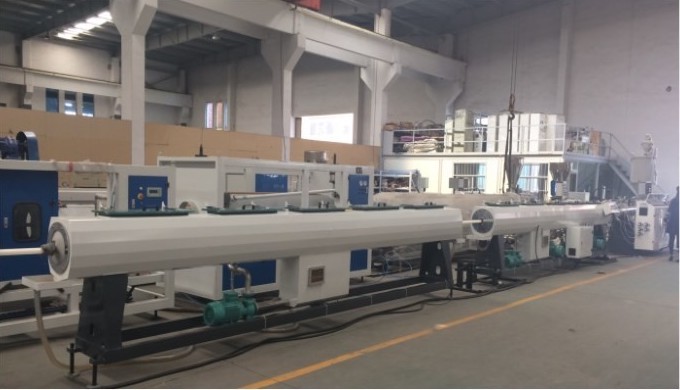

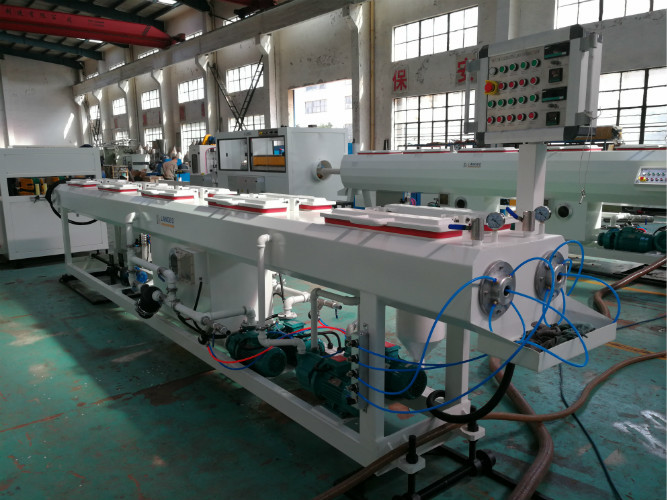

기계를 떠나세요 냉각 작용과 진공 탱크

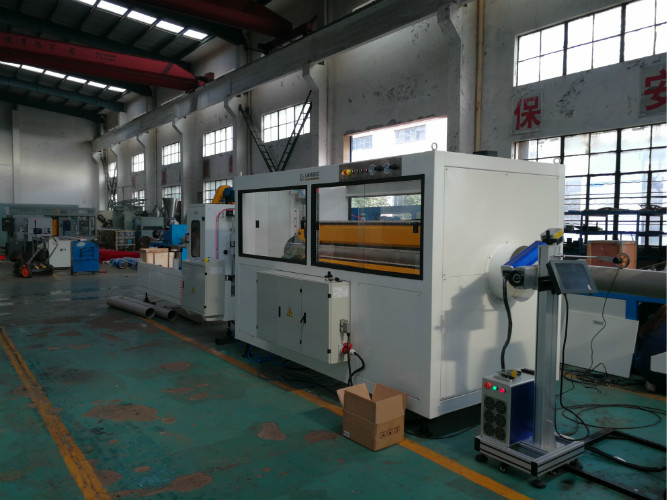

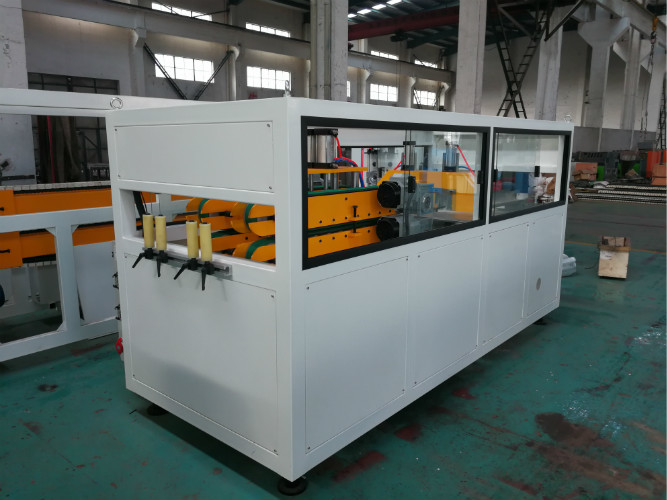

절단기 기계를 떠나세요
