55/110 22KW PVC 프로파일 생산 라인 트윈 스크류 압출기 기계
제품 설명
PVC 프로파일 생산 라인은 PVC 창 및 도어 프로파일, PVC 천장 패널, PVC 트렁킹과 같은 다양한 PVC 프로파일을 생산하는 데 널리 사용됩니다.PVC 프로파일의 드로잉 섹션을 사용하여 테일 솔루션과 금형이 만들어집니다.
처리과정

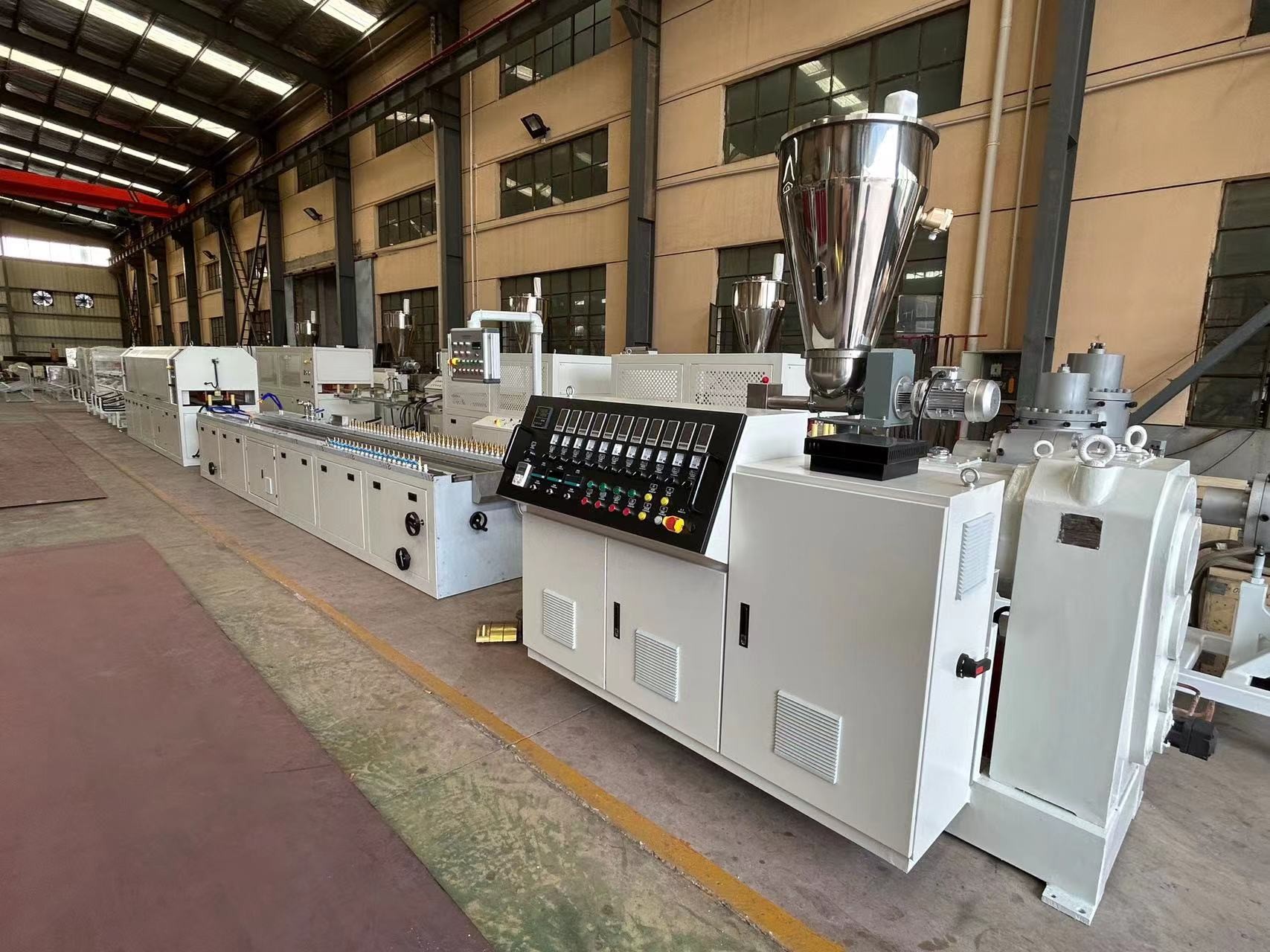

이 라인의 공정 흐름은 PVC 분말 + 첨가제 - 혼합 - 재료 공급 장치 - 트윈 스크류 압출기 - 금형 및 교정기 - 진공 성형 테이블 - 운반 기계 - 절단기 - 배출 랙입니다.
이 PVC 프로파일 압출 라인은 PVC 분말과 PVC 과립 모두에 적합한 원추형 트윈 스크류 압출기를 채택합니다.우수한 재료 가소화를 보장하기 위해 탈기 시스템이 있습니다.고속 금형이 가능하며 생산성을 크게 높일 수 있습니다.
명세서
| 모델 | LB180 | LB240 | LB300 | LB600 |
| 제품의 최대폭(mm) | 180 | 240 | 300 | 600 |
| 나사 모델 | SJ55/110 | SJ65/132 | SJ65/132 | SJ80/156 |
| 모터 파워 | 22KW | 37KW | 37KW | 55KW |
| 냉각수(m3/h) | 5 | 7 | 7 | 10 |
| 압축기(m3/h) | 0.2 | 0.3 | 0.3 | 0.4 |
| 전체 길이(m) | 18분 | 22분 | 22분 | 25m |
제품 상세 정보

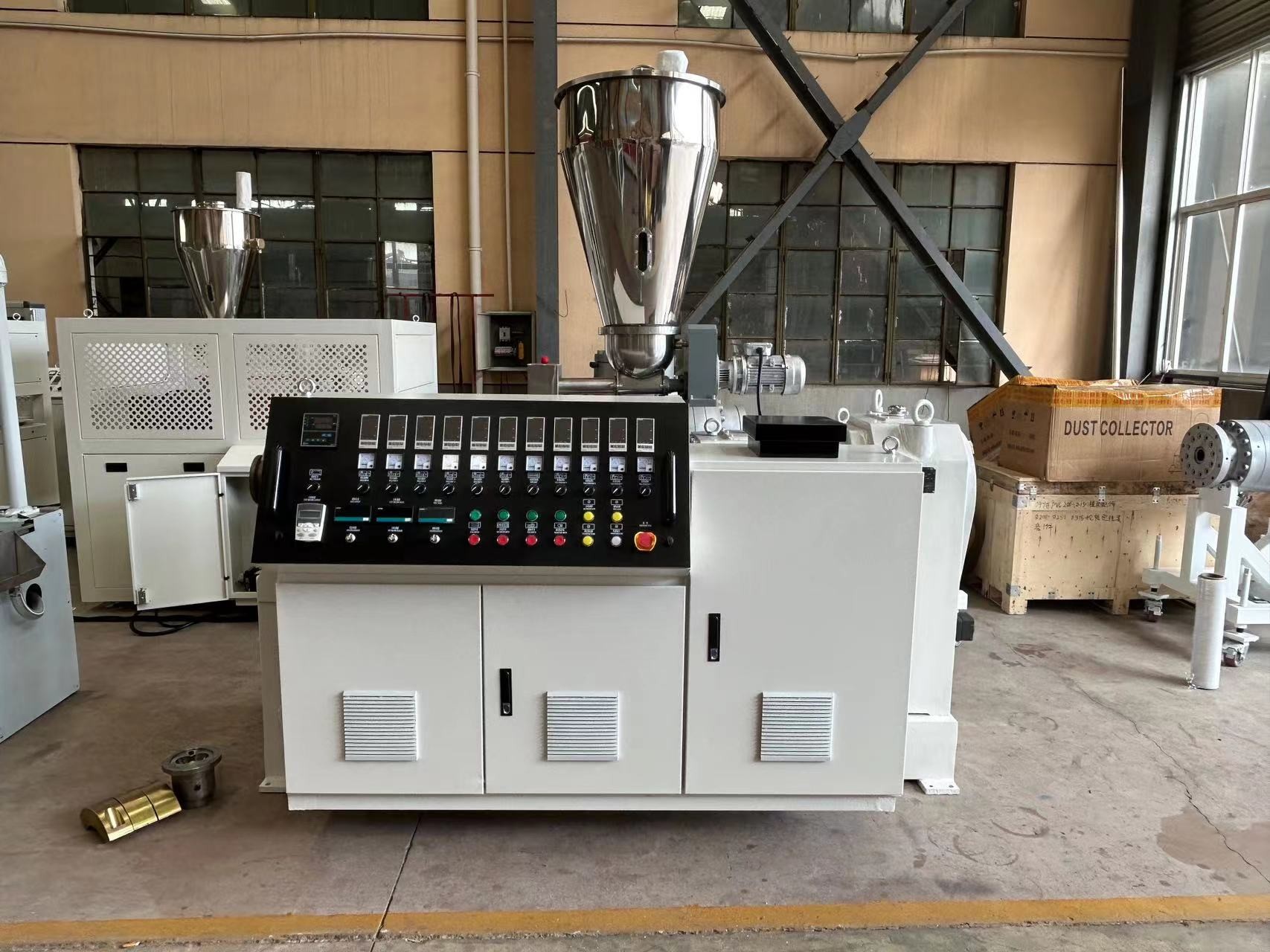

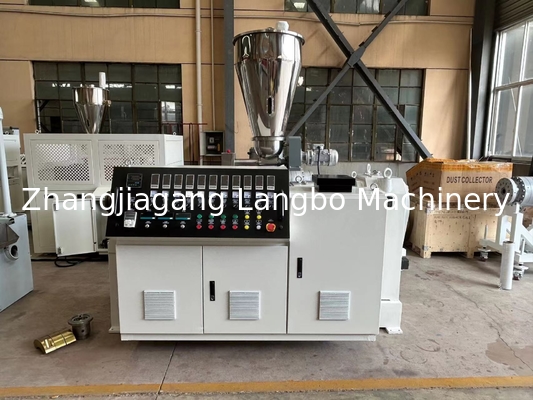

원추형 트윈 스크류 압출기
나사는 건조 PVC 분말 혼합 처리를 위해 특별히 설계 및 제조되었습니다.당사의 원추형 트윈 스크류 압출기 설계는 균질한 혼합물, 더 나은 가소성 및 운반 효율성을 보장하는 원자재 기능을 충족시킵니다.영구 자석 동기 모터는 압출기에 높은 에너지 효율을 제공합니다.PLC 제어 시스템을 갖추고 있어 한 사이트에서 전체 생산 라인을 제어할 수 있습니다.
플레이트 몰드
우리는 PVC 트렁킹 생산 라인을 위한 이중 가닥 금형을 제공합니다.이를 통해 생산성이 크게 향상됩니다.최적화된 채널 설계는 높은 유량 성능을 보장합니다.고급 플레이트 금형은 고정밀 프로파일을 생산했습니다.

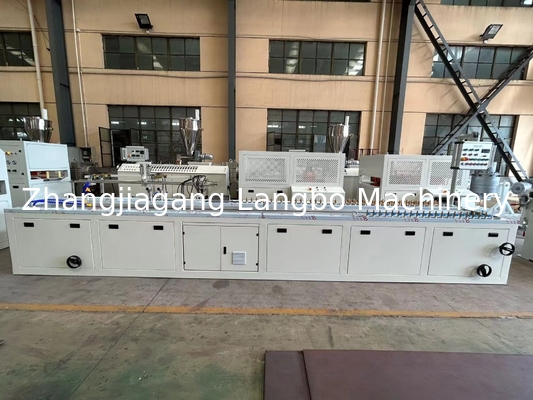

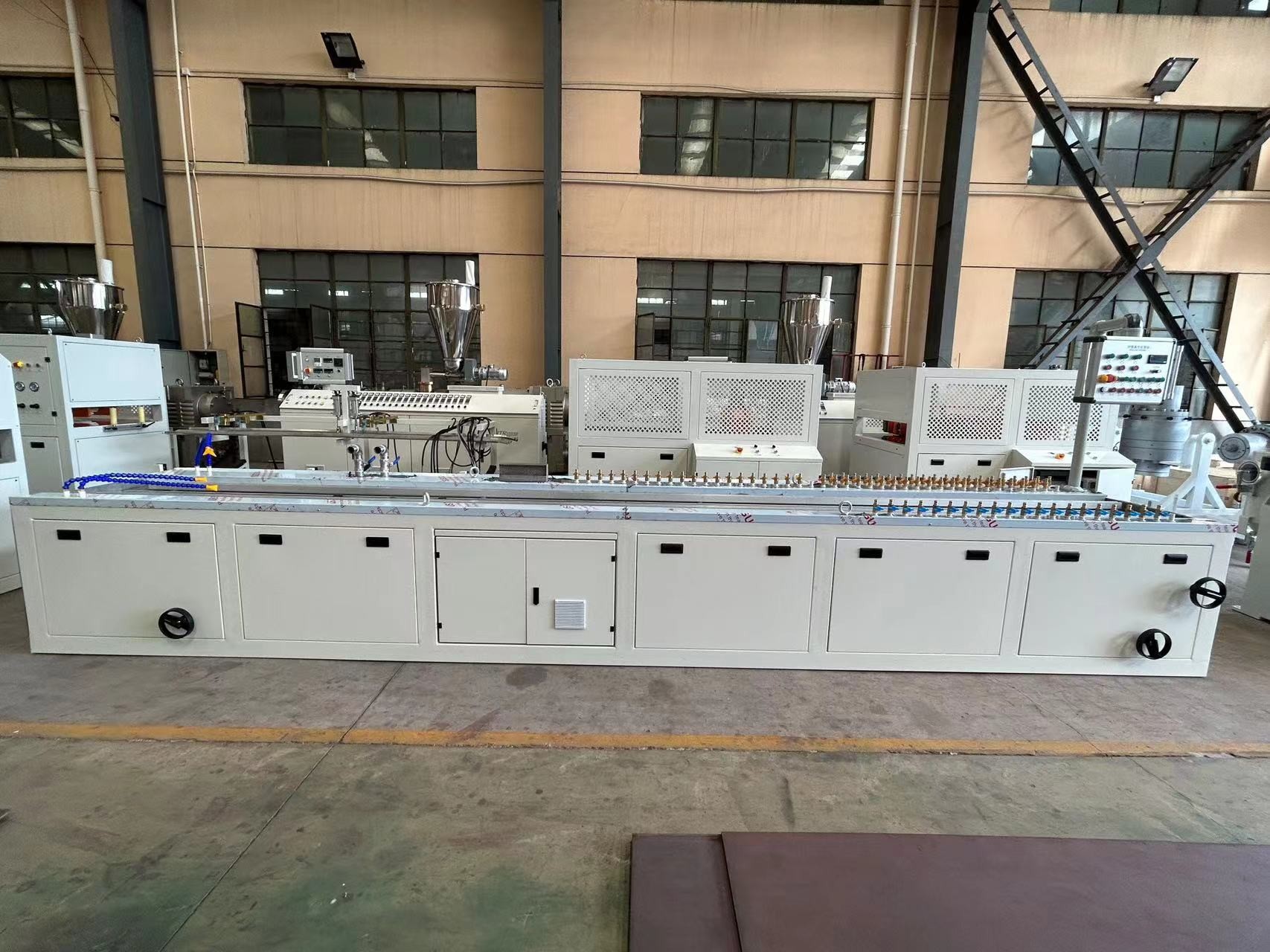

교정 테이블
교정 테이블은 안정적인 강철 프레임을 가지고 있으며 전체 몸체 재질은 SUS 304 스테인레스 스틸입니다.우리는 다차원 위치 조정 시스템을 갖추고 있습니다.물 펌프와 진공 교정기의 귀중한 레이아웃을 통해 PVC 프로파일은 빠르게 성형되고 냉각됩니다.교정 테이블의 길이가 충분하여 PVC 프로파일의 형성이 보장됩니다.

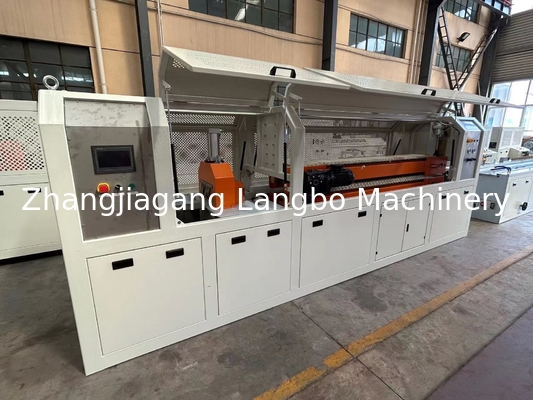

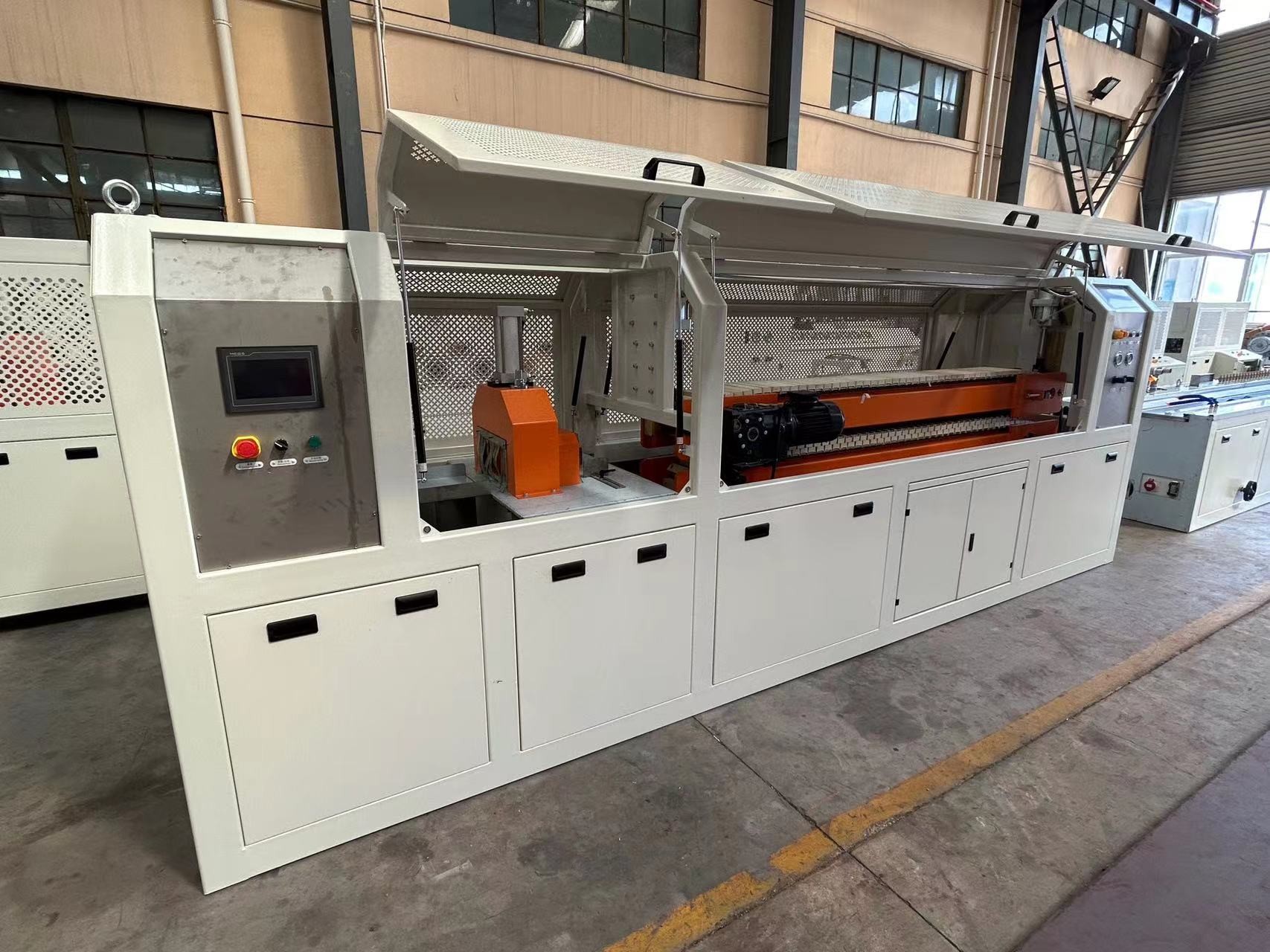

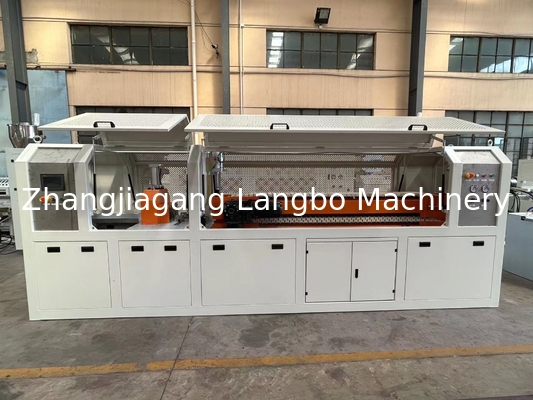

홀오프 및 커터 조합
각 애벌레에 따른 힘 분포는 충분한 운반력을 갖습니다.우리는 운반 기계에 좋은 품질의 고무를 제공합니다.공압은 조정이 용이하고 제품 보호에 도움이 됩니다.스와프(Swarfless) 절단과 톱 절단(Saw Cutting)을 포함한 두 가지 절단 방법을 맞춤화할 수 있습니다.
