첨단 PVC 파이프 생산 라인 55kw 모터와 ABB 주파수 인버터

PVC 파이프 생산 라인/ PVC 파이프 압출 라인/ PVC 파이프 기계/ PVC 파이프 제조 기계/ PVC 파이프 압출기

제품 설명

PVC 이중 파이프 생산 라인은 이중 파이프 압출의 높은 생산량을 위해 개발되었습니다.

주요 기계는 SJSZ51/105 또는 SJSZ65/132 원뿔형 이중 나사 압출기이며, 이중 튜브 단일 제어 기능이 장착되어 있습니다.

스테인리스 스틸 스프레이 성형기를 사용하여 생산 라인을 형성합니다. 한쪽 튜브를 조정할 때 다른 쪽 튜브에 영향을 미치는 낭비 상황을 방지합니다.

자동 단일 제어 이중 인출 기계 및 절단기는 전면 성형 기술과 결합되어 작동을 더욱 유연하게 만듭니다.

개별 제어 이중 튜브 압출로 인한 경제적 이익을 누리십시오.

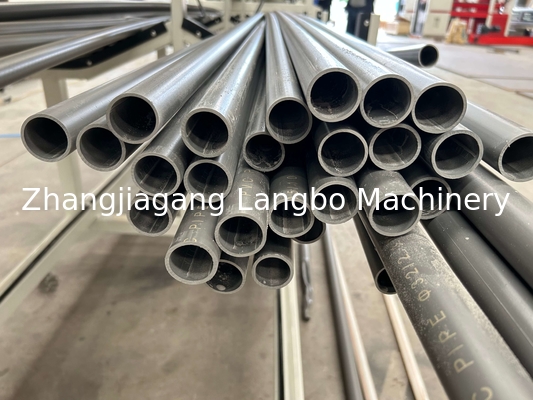

압출 파이프의 직경은 20-63mm입니다. 압출기의 압출 용량을 최대한 활용할 수 있습니다. 소형 파이프를 생산하더라도

높은 생산량도 얻을 수 있습니다.

따라서 PVC 이중 파이프 압출/생산 라인에 대한 높은 생산량과 효율성을 위한 최선의 선택입니다.

1) 원뿔형 트윈 스크류 압출기 (PVC)
2) 다이 헤드 및 금형 (이중 하나)
3) 진공 캘리브레이션 유닛 (이중 하나)
4) 스프레이 냉각 탱크 (이중 하나)
5) 인출 유닛 및 절단기 (이중 하나)

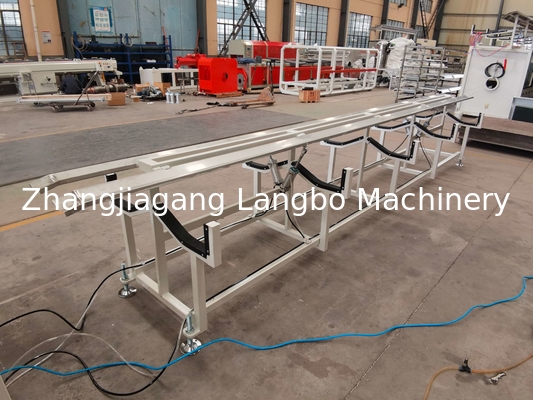

6) 스태커

압출 라인 세부 정보:

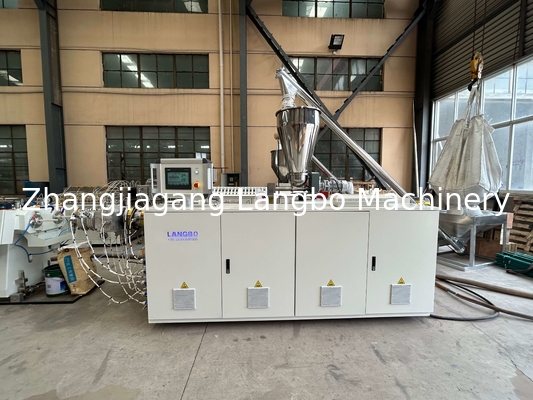

트윈 스크류 압출기 기계

압출기는 생산 안정성, 효율성 및 기계 내구성을 보장하기 위해 최고 브랜드 부품으로 제작됩니다. CPVC 재료의 끈적한 특성으로 인해 푸시력을 보장하기 위해 압출 라인에 45kw를 사용합니다. 한편, 당사의 나사 및 배럴은 높은 부식성 특성을 억제하도록 특별히 설계되었습니다.

금형

금형 설계는 일반 PVC 파이프와 다릅니다. 조용한 파이프를 위한 내부 진공을 만들기 위해 나선형 라인이 있습니다. 한편, 파이프 내부의 라인을 만들기 위해 생산 중에 금형이 회전합니다.

진공 캘리브레이션 및 냉각 탱크

진공 캘리브레이션 탱크는 두 개의 챔버 구조를 채택합니다: 진공 캘리브레이션 및 냉각 부분. 진공 탱크와 스프레이 냉각 탱크 모두 스테인리스 304 강철을 채택합니다. 우수한 진공 시스템은 파이프의 정확한 치수 조절을 보장합니다. 진공 및 냉각 탱크를 8m로 연장했습니다. 훨씬 긴 냉각 과정을 통해 CPVC 파이프는 잘 냉각되고 더 나은 표면을 가질 수 있습니다.

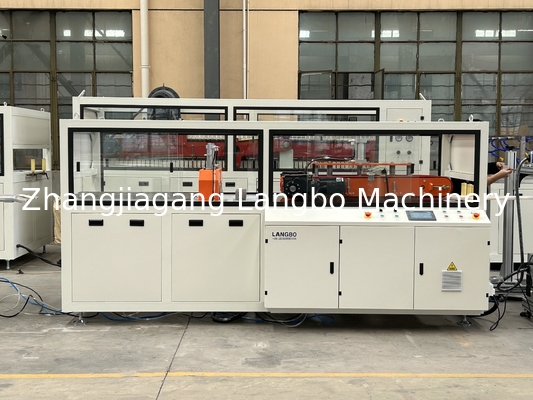

인출 유닛

인출 기계의 세 개의 크롤러 트랙은 생산된 파이프가 안정적이고 꾸준하게 작동하도록 보장합니다. 인출 유닛은 일반 제어를 조정하여 특정 생산 요구 사항에 따라 맞춤형 인출 모델을 만들 수 있습니다.

절단 유닛

고정밀 인코더는 정확하고 안정적인 절단 길이를 보장합니다. PLC 제어 시스템을 통해 특정 응용 분야에 따라 수동 작동으로 절단할 수 있습니다. CPVC 재료의 높은 부식성 특성으로 인해 절단 유닛의 모든 표면은 스테인리스 스틸 304를 채택합니다. 절단 기계의 작동 수명을 보장합니다.

문의하기:

UPVC 무소음 파이프는 파이프 중에서 새롭고 인기 있는 제품입니다. UPVC 무소음 파이프 생산 분야에서 많은 경험을 가지고 있습니다. 관심이 있으시면 연락해 주십시오. 맞춤형 솔루션을 만들고 파이프 생산에 대한 많은 작업 비디오를 보내드릴 수 있습니다. 문의를 기다리겠습니다.
