산업용 PVC 엣지 밴딩 압출 시스템 생산 라인
응용 제품 PVC 엣지 밴딩:

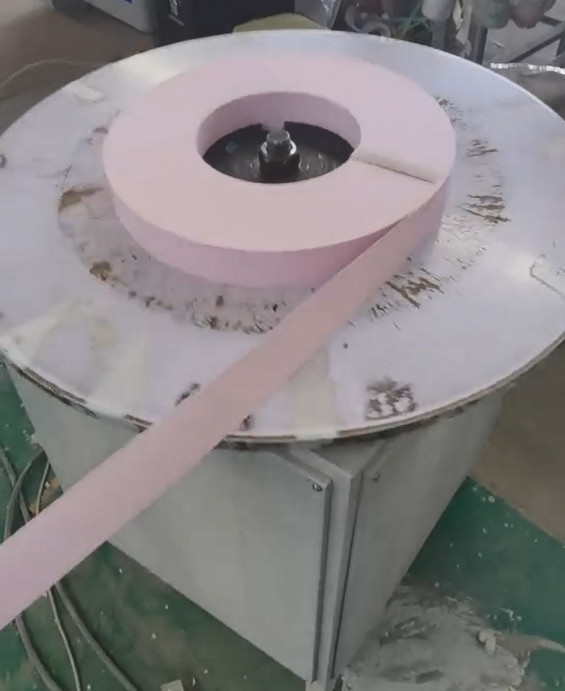

PVC 엣지 밴딩은 가구, 주방 용품 및 가전 제품, 교육 장비, 실험실 캐비닛 책상 장식에 널리 사용됩니다.
생산 흐름:
재료 →가열 냉각 믹서 →재료 F이딩 →Conical Twin Screw Extruder →압출 Mould &캘리브레이터 → 냉각 →Printer → Haul-off 유닛 →커터 →스태커
장비 특징:
압출기 온도 제어 시스템, 디지털 PLC 제어 또는 수동 온도 제어 계측기
쉬운 작동, 안정적인 성능, 높은 압출 효율,쉬운 유지 보수
주요 모델
| 모델 | YF120 | YF180 |
| Max. Product with(mm) | 200 | 300 |
| 최대 제품 높이(mm) | 6mm | 10mm |
| 압출기 모델 | SNJZ51/105 | SNJZ65/132 |
| 진공 펌프 | 아니요 | 아니요 |
| 물 펌프 | 1.1kw | 1.1kw |
| Hual-off 모터 | 1.1kw | 1.5kw |
기계 목록
| 피더 | • 재료를 압출기로 공급합니다. |

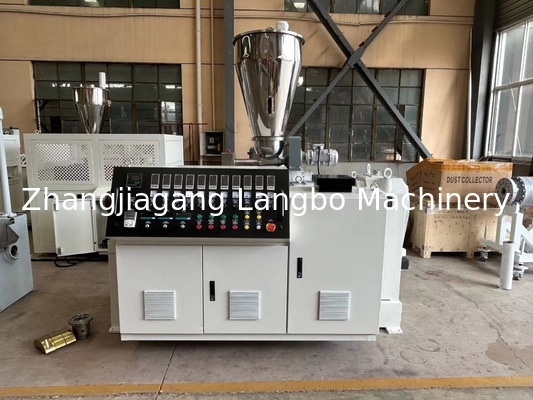

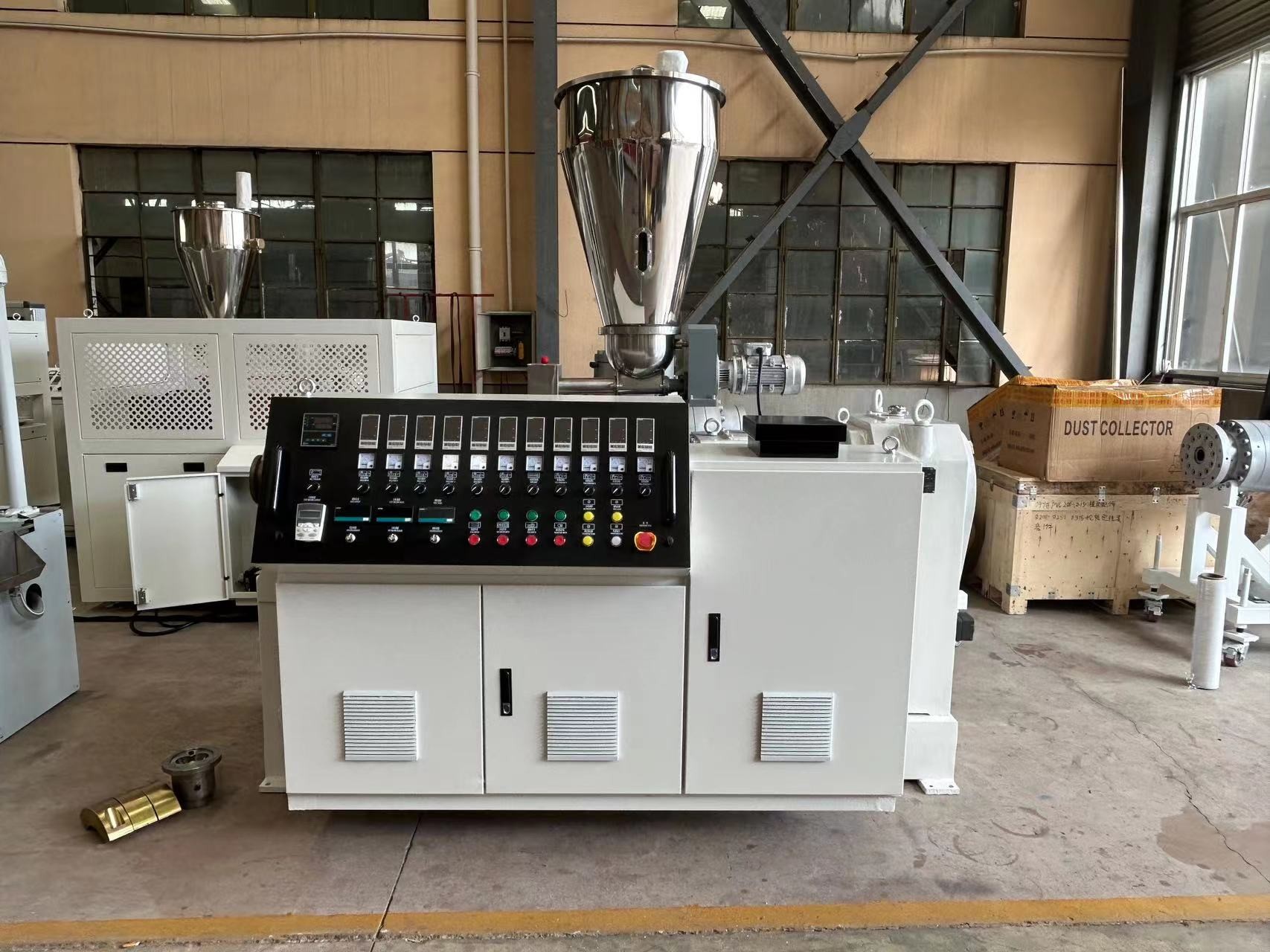

| 압출기 | • 세계 유명 브랜드 전기 부품: Siemens, Schneid er, ABB 등; • NSK/SK F 베어링을 채택한 고토크 기어박스; • Siemens/WEG 정품 모터는 글로벌 애프터 서비스를 제공합니다. • 바이메탈 나사 및 배럴; • 인간 친화적인 인터페이스를 갖춘 지능형 PLC 제어 시스템. |

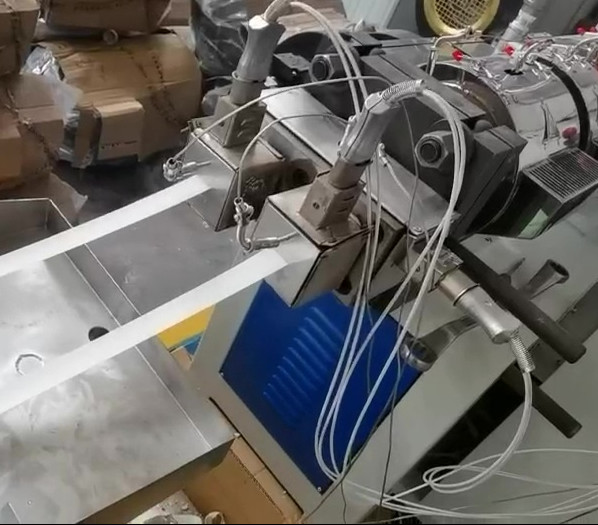

| 다이 헤드 | • 3Cr13/3Cr17 재질 • 압출 다이 헤드, 캘리브레이터 및 냉각 탱크 포함 전체 세트 • 단일, 공동 압출, 폼 모방 대리석 프로파일에 적용 |
| 냉각 테이블 | • 전체 진공 및 물 펌프 세트 포함 • 폭: 240mm • 길이: 6000mm • 쉬운 작동을 위한 독립적인 작동 패널 |

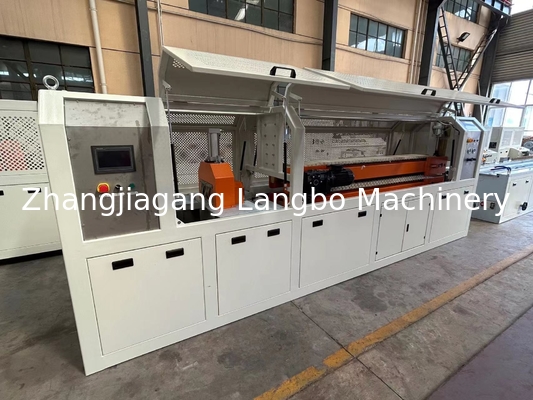

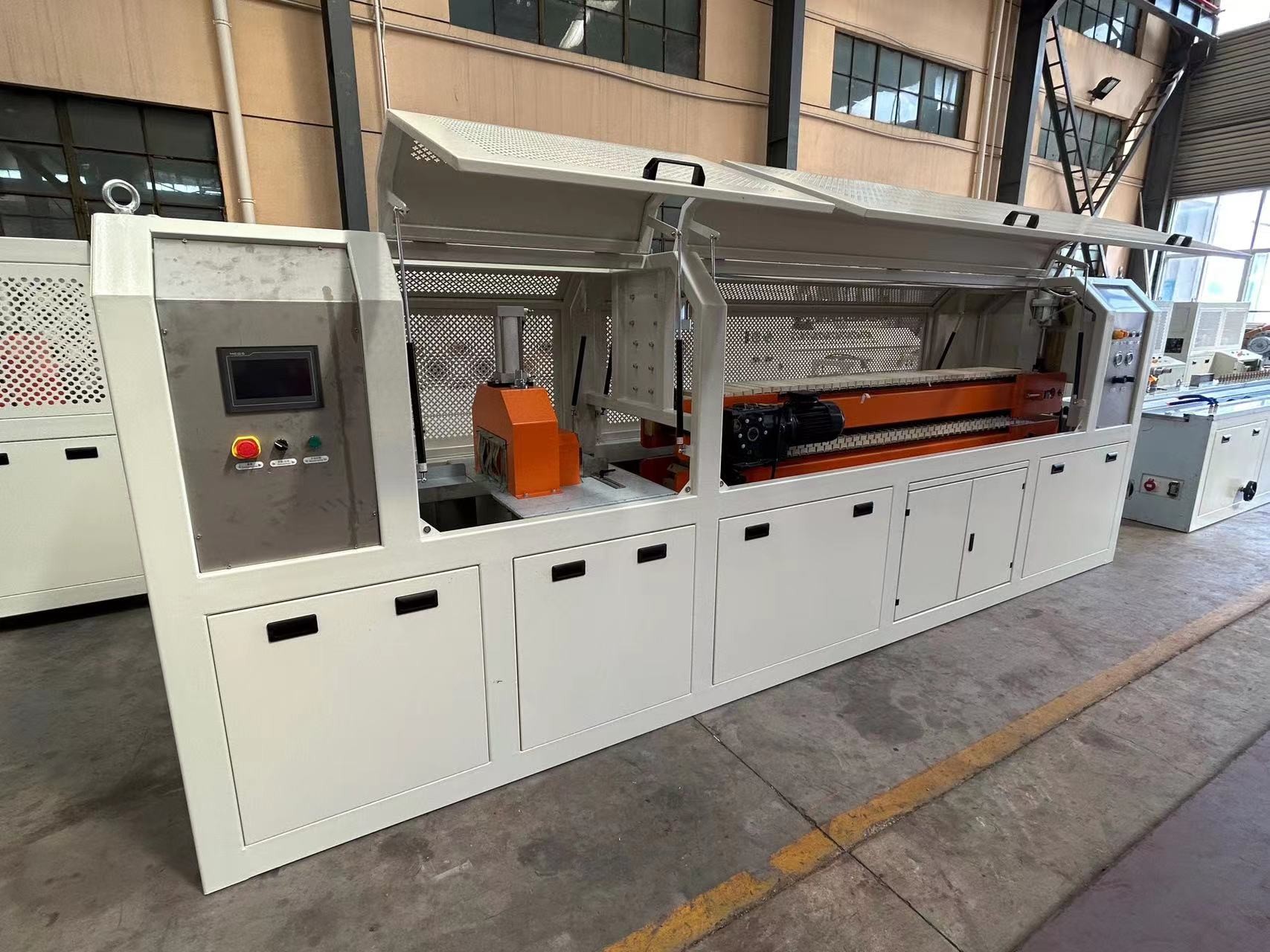

| Haul off | • 상/하부 크롤러 트랙은 별도로 구동되며 인버터로 속도 제어 • 쉬운 작동을 위한 빠른 교체형 패드 • 설치 플레이트는 알루미늄 재질을 채택합니다. |
| 커터 | • 이중 스테이션 집진 시스템을 채택한 리프팅 톱 커터 • 공압 실린더 또는 서보 모터 제어로 동기 구동 |
| 스태커 | • 스테인리스 스틸 304를 접촉 재료로 사용 • 공압 실린더로 배출 구동 |
| 핫 스탬핑 기계 | • 제품 표면의 장식 패턴 및 필름 보호 |
기술 정보
| 부품 | 아니요. | 이름 | 브랜드 |
| 1 나사 및 배럴 | 1 | 디자인 | 독일 디자인 |
| 2 | 주요 재료 | 38CrMoALA | |
| 3 | 나사 가열 | 실리콘 오일 가열 | |
| 4 | 배럴 히터 | 주조 알루미늄 히터 | |
| 5 | 배럴에는 진공 배기 시스템이 있습니다. | ||
| 2 구동 부품 | 1 | 주 모터 | Siemens 브랜드 |
| 2 | 기어 박스 | 중국 최고 브랜드 | |
| 3 전기 부품 | 1 | 인버터 | ABB 브랜드 |
| 2 | 컨택터 | Schnei der 브랜드 | |
| 3 | 릴레이 | Schnei der 브랜드 | |
| 4 | 차단기 | Delixi 브랜드 | |
| 5 | 온도계 | RKC 브랜드 | |
| 6 | 견인 모터 | Densen 브랜드 | |
| 7 | 견인 기어 박스 | 하드 표면 기어 박스 | |
| 8 | 진공 펌프 | Yvhuang 브랜드 | |
| 9 | 물 펌프 | Yvhuang 브랜드 | |
| 10 | 절단 모터 | Siemens 브랜드 | |
| 11 | PLC | Schnei der 브랜드 | |
| 4 기계 부품 | 기계 부품의 정밀도를 보장하기 위해 CNC 기계를 사용합니다. | ||
| 5 보호 시스템 | 다음과 같은 기계 전체 보호 시스템을 갖추고 있습니다. 1 전류 과부하 보호 2 토크 과부하 보호 3 오일 경로 차단 경보 4 진공 과부하 경보 등. |
||
| 더 많은 기술 정보는 이메일로 문의하십시오. | |||
