플라스틱 PVC 파이프 제조 기계 생산 라인 전선관 급수 정원 호스
간단한 설명

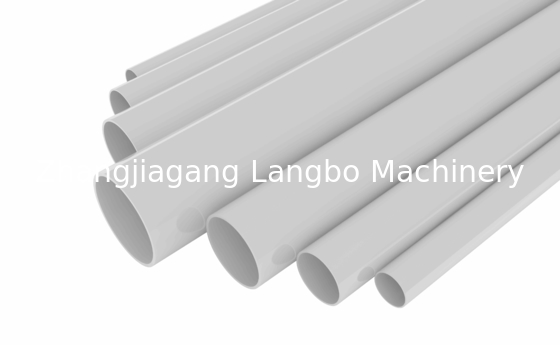

플라스틱 PVC 파이프제조 기계는 직경 16 u에서 PVC 파이프를 생산하는 데 사용됩니다.p800mm까지,이는사용됩니다전기 전선관, 건축 배수, 하수관, 급수파이프, 우물 케이싱 파이프, 농업 관개 파이프 등.나는t's는 주로 원추형 이축 압출기, 금형, 진공 보정 탱크, 인발기, 절단기, 스태커, 벨링 기계로 구성됩니다.Bdorn 또는 금형 립을 변경하면 동일한 기계에서 여러 직경 또는 벽 두께를 생산할 수 있습니다.기술 특징 및 장점1. 장기간 안정적인 작동 및 긴 수명 보장
2. 컴팩트한 구조, 저소음, 높은 베어링 용량, 높은 변속 효율로 장기간 안정적인 작동 보장
3. 가열은 Solid State Relay(S.S.R)로 제어되어 안정적인 가열을 실현합니다. (SSR) 스파크 및 소음이 없어 안전한 생산을 개선합니다.
4. Siemens PLC 제어 시스템은 신뢰할 수 있는 기술, 자동 및 지능형 기능을 갖추어 압출 라인을 중앙에서 제어하고 모니터링하여 작동을 용이하게 합니다.
생산 과정
PVC 분말 + 첨가제 — 혼합—재료 공급기—이축 압출기—금형 및 보정기—진공 및 냉각 탱크—분무 냉각기—인발기—절단기—배출 랙 또는 파이프 벨링 기계.
사양:
모델
파이프 직경(MM)
| 압출기 모델 | 모터 전력(KW) | LB-32F | 16-32(4개 파이프) |
| SJSZ65/132 | 37 AC | 제품 세부 정보 | 1. 원료 혼합 및 공급 |
| SJSZ51/105 | 37 AC | LB-50W | 16-50(이중 파이프) |
| SJSZ65/132 | 37 AC | 제품 세부 정보 | 1. 원료 혼합 및 공급 |
| SJSZ51/105 | 37 AC | LB-50W | 16-50(이중 파이프) |
| SJSZ65/132 | 37 AC | 제품 세부 정보 | 1. 원료 혼합 및 공급 |
| SJSZ51/105 | 37 AC | LB-50W | 16-50(이중 파이프) |
| SJSZ65/132 | 37 AC | 제품 세부 정보 | 1. 원료 혼합 및 공급 |
| SJSZ65/132 | 37 AC | 제품 세부 정보 | 1. 원료 혼합 및 공급 |
PVC 수지, 안정제, 가소제 및 기타 첨가제는 자동 믹서에서 정밀하게 계량 및 혼합됩니다.
- 혼합된 재료는 압출기의 호퍼로 공급됩니다.
2. 압출 및 파이프 성형

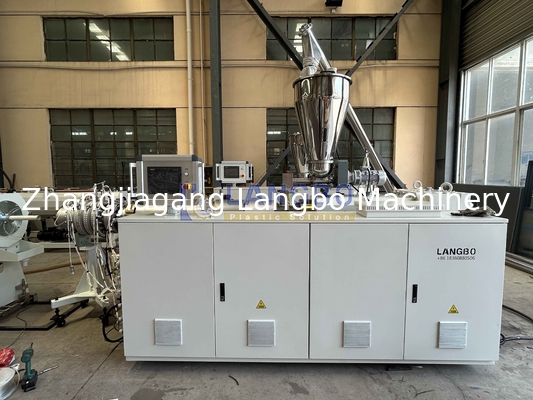

- 이축 압출기는 PVC 혼합물을 가열하고 녹여서
다이 헤드
를 통해 연속적인 파이프 모양을 형성합니다.- 파이프 직경과 벽 두께는 압출 다이와 사이징 슬리브로 제어됩니다.3. 진공 사이징 및 냉각

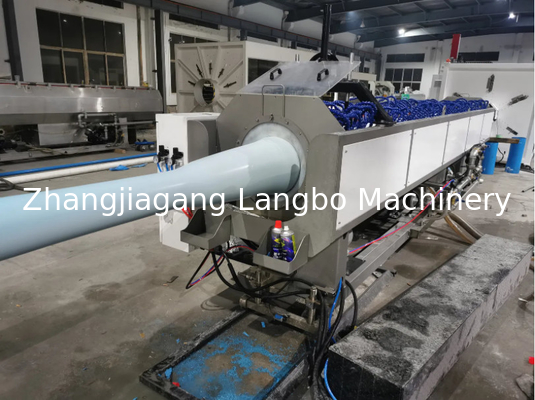

- 새로 형성된 파이프는
정확한 치수를 보장하기 위해 진공 사이징 탱크
를 통과합니다.- 그런 다음 냉각수 탱크에 들어가 구조를 굳히고 모양의 안정성을 유지합니다.
4. 인발 및 절단

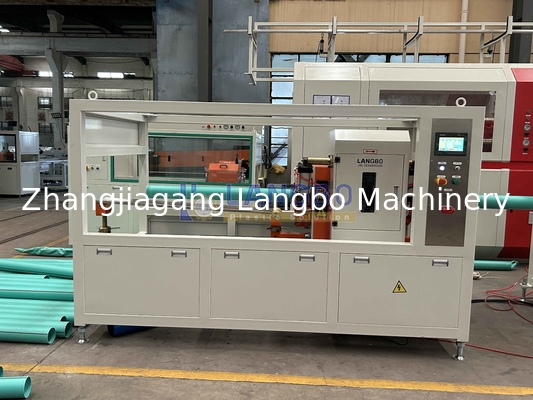

- 인발기는 일관성을 유지하기 위해 제어된 속도로 파이프를 당깁니다. - 자동 절단기는 파이프를 원하는 길이(예: 4m, 6m)로 절단합니다. 5. 적재 및 포장
- 완성된 파이프는 자동으로 적재되어 보관 또는 배송을 위해 포장됩니다.
기술적 특징:
