플라스틱 PVC 파이프 압출 생산 라인 농업 관개 도관
간단한 설명
저희 PVC 파이프 압출 생산 라인은 농업 관개, 배수 및 급수 시스템에 사용되는 고품질 PVC 파이프를 제조하도록 설계된 고효율 완전 자동화 시스템입니다. 이 생산 라인은 정밀한 치수, 뛰어난 내구성 및 매끄러운 표면 마감을 보장하여 까다로운 농업 분야에 이상적입니다.
기술 특징 및 장점
1. 장기간 안정적인 작동 및 긴 수명 보장
2. 컴팩트한 구조, 저소음, 높은 베어링 용량, 높은 변속 효율로 장기간 안정적인 작동 보장
3. 솔리드 스테이트 릴레이(S.S.R)로 가열을 제어하여 안정적인 가열 실현; (SSR) 스파크 및 소음이 없어 안전한 생산성 향상.
4. Siemens PLC 제어 시스템은 신뢰할 수 있는 기술, 자동 및 지능형 기능을 갖추어 압출 라인을 중앙 집중식으로 제어 및 모니터링하여 작동을 용이하게 합니다.
생산 공정
PVC 분말 + 첨가제 → 혼합 → 스프링 공급 → 트윈 스크류 압출기 → 금형 및 캘리브레이터 → 진공 성형기 → 인취기 → 절단기 → 스태커
사양:
| 모델 | 파이프 직경(MM) | 압출기 모델 | 모터 전력(KW) |
| LB-32F | 16-32 (4개 파이프) | SJSZ65/132 | 37 AC |
| LB-32E | 16-32 (2개 파이프) | SJSZ51/105 | 22 AC |
| LB-32W | 16-32 (2개 파이프) | SJSZ65/132 | 37 AC |
| LB-40E | 16-40 (2개 파이프) | SJSZ51/105 | 22 AC |
| LB-40W | 16-40 (2개 파이프) | SJSZ65/132 | 37 AC |
| LB-50E | 16-50 (2개 파이프) | SJSZ51/105 | 22 AC |
| LB-50W | 16-50 (2개 파이프) | SJSZ65/132 | 37 AC |
| LB-63W | 16-63 (2개 파이프) | SJSZ65/132 | 37 AC |
제품 세부 정보
1. 원료 혼합 및 공급
PVC 수지, 안정제, 가소제 및 기타 첨가제를 자동 혼합기에서 정밀하게 계량하고 혼합합니다.
- 혼합된 재료는 압출기의 호퍼로 공급됩니다.
2. 압출 및 파이프 성형

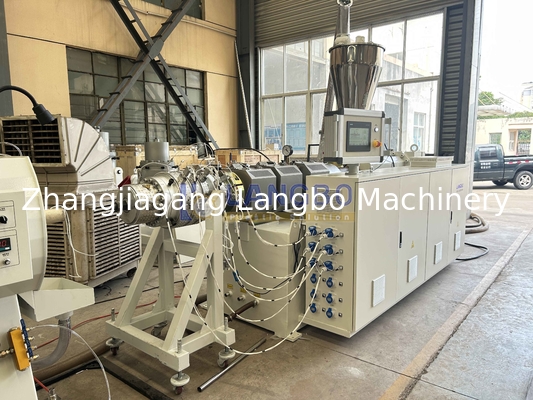

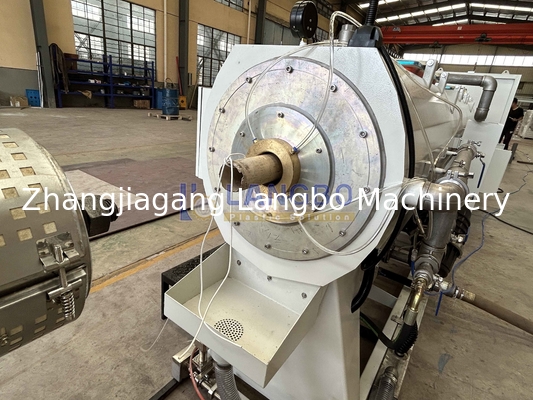

- 트윈 스크류 압출기는 PVC 혼합물을 가열하고 녹여서다이 헤드를 통해 연속적인 파이프 모양을 형성합니다.
- 파이프 직경과 벽 두께는 압출 다이와 사이징 슬리브로 제어됩니다.
3. 진공 사이징 및 냉각
- 새로 형성된 파이프는진공 사이징 탱크
를 통과하여 정확한 치수를 보장합니다.
- 그런 다음 냉각수 탱크에 들어가 구조를 고화시키고 모양의 안정성을 유지합니다.
4. 인취 및 절단
- 인취기는 일정한 속도로 파이프를 당겨 일관성을 유지합니다. - 자동 절단기는 파이프를 원하는 길이(예: 4m, 6m)로 절단합니다. 5. 적재 및 포장
