PVC 플라스틱 단일 이중벽 골판관 압출 생산 라인
제품 세부정보
| PIPE DIAMETER: | 75-250 | EXTRUDER'S POWER: | 55KW |
|---|---|---|---|
| COLOUR: | CUSTOMIZED | PIPE UMBERS: | SINGLE PIPE |
| RAW MATERIAL: | PVC POWDER & ADDITIVES | APPLICATION: | WATER SUPPLY PIPE |
| Voltage: | 380V 50Hz or customized | Automatic grade: | Full-automatically |
| Screw design: | Twin screw and barrel | After-sales service provided: | Engineers available to service machinery overseas,Field installation,commissioning and training,Online support,Video technical support |
| Warranty: | 18 months | Inverter: | ABB |
| Color: | Customizable | Raw material: | PVC Powder |
| Motor: | Brand | Contactor: | OR SCHNIDER |
| Screw and barrel: | Conical twin screw extruder | Screw diameter: | 65/132 |
| Pipe Application: | Water Supply | Packages: | Film and boxes |
| Payment: | T/T, L/C, Western Union | Delivery time: | 60 days |
| 강조하다 |
PVC pipe extrusion production line,corrugated pipe extrusion machine,double wall PVC pipe extruder |
||
제품 설명

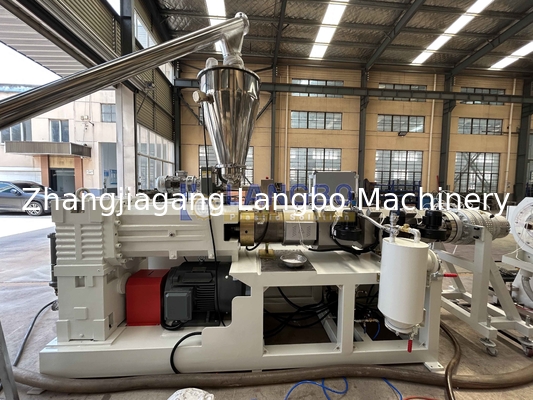

PVC 플라스틱 단일/이중 벽 골판지 파이프 압출 생산 라인
간단한 설명
PVC 플라스틱 단일/이중 벽 골판지 파이프 압출 생산 라인은 배수, 하수도, 전기 도관 및 통신에 널리 사용되는 단일 벽 및 이중 벽 골판지 PVC 파이프를 생산하도록 설계된 고효율 제조 시스템입니다. 이 자동화된 라인은 매끄러운 내부 벽과 강도와 유연성을 향상시키기 위한 견고한 외부 리브를 갖춘 골판지 파이프의 고정밀도, 내구성 및 비용 효율적인 생산을 보장합니다.
기술 특징 및 장점
에너지 효율적인 모터가 장착된 고속 압출
우수한 파이프 강도를 위한 정밀 골판 성형
쉬운 작동을 위한 자동 제어 시스템(PLC/HMI)
이중층 공압출(이중벽 파이프용)
저소음, 안정적인 성능 및 긴 수명
생산 공정
믹서용 스크류 로더 → 믹서 유닛 → 압출기용 스크류 로더 → 원추형 이중 스크류 압출기 → 금형 → 진공 보정 탱크 → 4개의 클로 인출기 → 플래너터리 톱 커터 → 벨링 머신/트리핑 테이블 → 최종 제품 검사 및 포장
사양:
| 모델 | 파이프 직경(MM) | 압출기 모델 | 모터 전력(KW) |
| LB-32F | 16-32 (4개 파이프) | SJSZ65/132 | 37 AC |
| LB-32E | 16-32 (이중 파이프) | SJSZ51/105 | 22 AC |
| LB-32W | 16-32 (이중 파이프) | SJSZ65/132 | 37 AC |
| LB-40E | 16-40 (이중 파이프) | SJSZ51/105 | 22 AC |
| LB-40W | 16-40 (이중 파이프) | SJSZ65/132 | 37 AC |
| LB-50E | 16-50 (이중 파이프) | SJSZ51/105 | 22 AC |
| LB-50W | 16-50 (이중 파이프) | SJSZ65/132 | 37 AC |
| LB-63W | 16-63 (이중 파이프) | SJSZ65/132 | 37 AC |
제품 세부 정보
1. 원자재 준비
- PVC 컴파운드(수지 + 첨가제)는 균질성을 보장하기 위해 고속 믹서에서 혼합됩니다.
- 혼합물은 냉각되어 압출 호퍼에 공급됩니다.
2. 압출 공정
- 단일/이중 스크류 압출기는 제어된 온도(160°C–200°C)에서 PVC 혼합물을 녹이고 압축합니다.
- 용융된 PVC는 다이 헤드를 통해 강제로 통과하여 파이프 모양을 만듭니다.
3. 크기 조정 및 보정
- 뜨거운 파이프는 정확한 직경과 벽 두께를 얻기 위해 진공 보정기를 통과합니다.
- 냉각 탱크(스프레이 또는 수조)는 파이프를 굳힙니다.
4. 인발 및 절단
- 인출 장치는 동기화된 속도로 파이프를 당깁니다.
- 자동 절단기는 파이프를 필요한 길이(예: 4m 또는 6m)로 자릅니다.
5. 적재 및 포장
- 파이프는 컨베이어 시스템 또는 로봇 팔로 적재됩니다.
- 배송을 위해 묶고 라벨을 붙입니다.
- 정밀 제어 – 온도, 속도 및 두께 조절을 위한 고급 PLC 시스템.
- 내구성 있는 구조 – 긴 수명을 위한 내식성 재료.
- 에너지 절약 – 전력 소비를 줄이기 위한 최적화된 모터 및 가열 시스템.
- 다층 압출 – 강화 파이프를 위한 선택적 공압출.
- 쉬운 유지 보수 – 빠른 청소 및 부품 교체를 위한 모듈식 설계.
