케이블 도관 관 밀어남 기계, 단두대 절단기 관 제조 기계

길로틴 커터가 있는 PE 케이블 도관 파이프 생산 라인

애플리케이션:

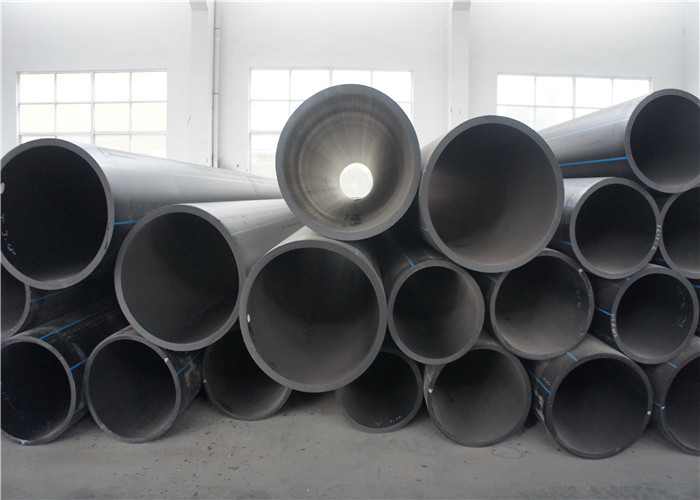

SJ75/33 PE 파이프 압출기는 주로 75mm-160mm의 HDPE 파이프 직경 범위를 만드는 데 사용되며 단층, 2층 또는 3층 파이프를 만들 수 있으며 압출기 및 다른 다이 세트의 또 다른 하나 또는 두 세트와 함께 작업해야 합니다.

특징:

1. 단일 나사

2. 나사와 배럴을 위한 고품질 물자: 38CrMoAlA, 질화

3. 나사 및 배럴 가열: 주조 알루미늄 히터

4. 나사 및 배럴 냉각: 송풍기 강제 냉각

5. Siemens, Schneider, RKC, ABB와 같은 국제 브랜드의 모든 전기 제어 부품

구성 요소:

전체 압출은 다음 항목으로 구성됩니다.

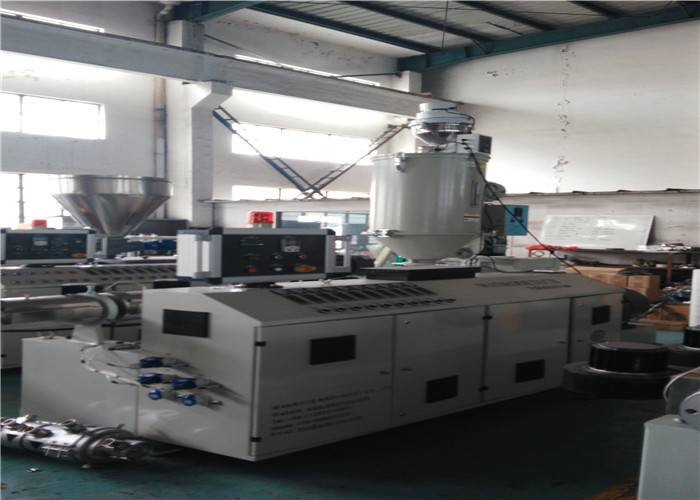

• 단일 나사 압출기:

플라스틱 재료를 녹이고 휘젓는 데 사용됩니다.LANGBO는 완벽한 혼합과 균질성을 제공하는 특수 나사 및 배럴 유형을 채택합니다.우리의 압출기는 PE 파이프에 대해 2.5kg/h-1000kg/h 용량을 가지고 있습니다.

Extruder에는 Axial Bearing이 있는 특수 기어박스를 사용합니다.모터를 나사로 옮깁니다.당사의 Extruder에는 소비전력을 최소화하기 위해 유명 브랜드인 "SIEMENS" 구동모터를 사용하고 있습니다.PLC와 터치 패널 컨트롤러로 설계된 자동화 시스템을 선택할 수 있습니다.

• 다이 헤드:

우리의 다이 헤드 설계는 파이프 생산을 위한 용융 재료에 이상적인 점도를 제공합니다.가공 후 플라스틱에 튜브 또는 모양을 부여합니다.플라스틱과 접촉하는 모든 면이 광택 처리되어 마찰 손실이 최소화됩니다.

LANGBO는 단층, 2층 및 다층 파이프 다이 헤드를 생산합니다.포일 커버 헤드.다이 헤드 및 기타 특수 다이 헤드를 덮는 강관 플라스틱 위.

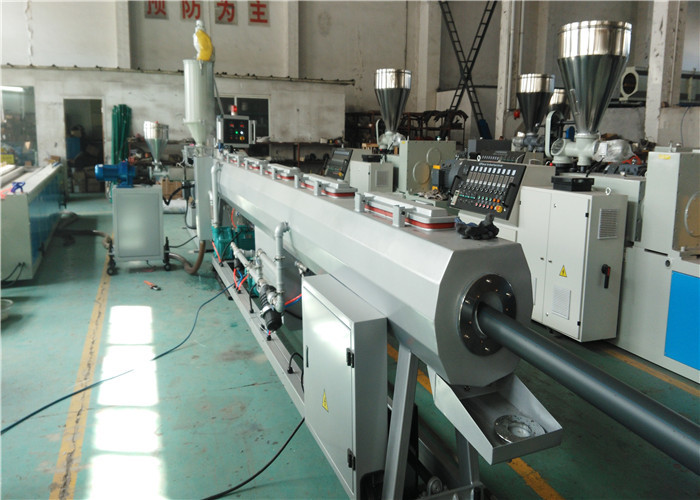

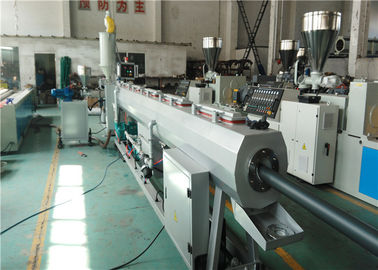

• 진공 탱크:

LANGBO 진공 탱크는 스테인리스 스틸로 제조됩니다.

최대 냉각 성능을 위해 설계된 노즐.냉각수는 노즐에서 뜨거운 플라스틱 파이프 외부 면으로 뿌립니다.

고성능 워터 펌프를 사용하면 냉각수가 파이프까지 완전히 도달할 수 있습니다.

진공 탱크의 압력을 조정할 수 있으므로 파이프 요구 사항에 따라 진공 압력을 고정할 수 있습니다.

우리는 진공 탱크의 모든 뚜껑에 개스킷을 밀봉합니다.이는 진공 누출을 방지하고 에너지 소비를 최소화합니다.

• 하차:

하울오프에 사용된 재료를 사용하여 파이프에 대한 접착력이 매우 우수하고 미끄러짐을 방지할 수 있습니다.

팔레트 설정에 필요한 속도는 전기 인버터로 변경할 수 있습니다.다양한 라인 속도는 제어판을 사용하여 쉽게 조정됩니다.

파이프 직경에 따라 2Pallet에서 10Pallet까지 haul-off를 제작합니다.

우리의 운반은 파이프라인과 동시에 작동할 수 있습니다.압출기 속도가 자동으로 증가함에 따라 haul-offs 속도가 증가합니다.

• 커터:

LANGBO 유성톱은 버(burr) 없이 설계된 길이로 파이프를 절단합니다.

절단 중 절단 속도는 PLC에 의한 라인 속도와 동기화되어 정확한 길이를 제공합니다.

절단할 파이프 길이는 터치 스크린을 통해 쉽게 조정됩니다.

파이프 길이를 인코딩하여 측정하여 원하는 길이로 정확하게 절단할 수 있습니다.

• 티핑 테이블: 공압 실린더에서 작동합니다.
• 코일러:

LANGBO 플라스틱 파이프 코일러는 PE 파이프, 골판지 및 드립핑 파이프 와인딩용으로 설계되었습니다.우리는 코일링의 정확도를 제공하는 코일러에 파이프를 위치 결정하기 위해 토크 모터를 사용합니다.

당사의 코일러는 16mm 파이프의 직경을 최대 125mm의 파이프 직경까지 코일링할 수 있습니다.

토크 설정으로 라인에서 나오는 파이프의 장력을 쉽게 조정할 수 있으며 코일 권선 끝에서 코일도 매우 쉽게 제거됩니다.

명세서:
