제품 상세 정보:
|
관 직경: | 16-63 | 애플리케이션: | 하수 PVC 파이프 |
---|---|---|---|
전압: | 380V 440V 400V 220V | 타입: | 파이프 벨링 기계 |
파이프 컬러: | 흰색, 주황색, 공백 | PLC: | 전자동 |
하이 라이트: | 자동적인 socketing 기계,pvc 관 socketing 기계 |
특징:

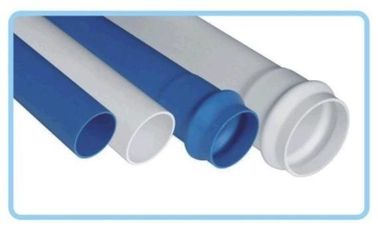

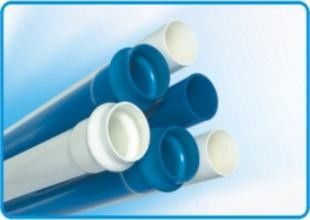

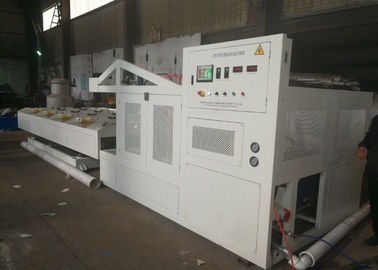

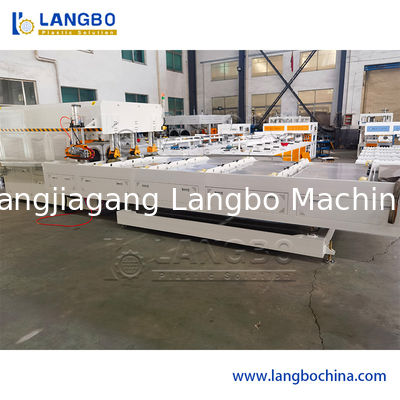

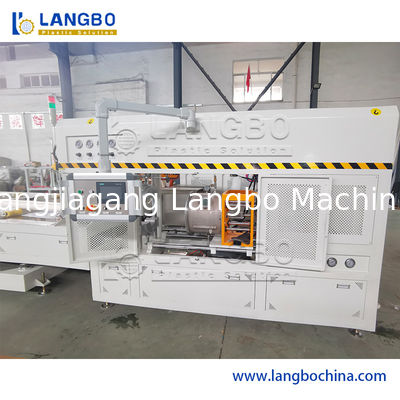

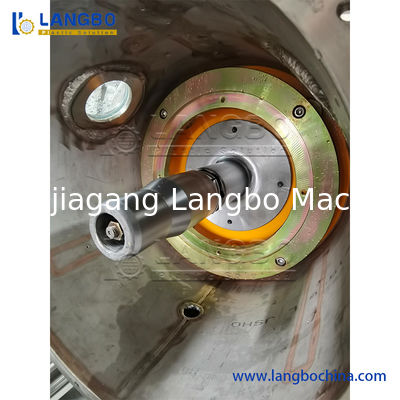

이 기계는 R 형 및 U 형 벨링 기계 플라스틱 파이프에 적합합니다. 파이프 생산 라인과 함께 사용할 수있을뿐만 아니라 단일 기계로도 사용할 수 있습니다.이 기계의 특성은 완전 자동, 안정적이고 신뢰할 수 있으며 작동하기 쉽습니다.그것은 금형 내부의 진공 교정을 채택합니다.
이 기계의 특수 설계로 매우 고용량 생산이 가능합니다.그것은 또한 150cm 파이프를 생산할 수 있습니다.또한 고객 요청에 따라 특수 수동 벨링 기계도 제작합니다.
벨링 기계는 PE, PP, PVC 파이프를 벨링할 수 있으며 크기는 국제 표준에서 지정할 수 있습니다.
파이프 가열 정도 및 송풍 압력을 조정할 수 있습니다.
LB-32가 가장 용량이 큰 모델입니다.이 모델의 경우 직경 범위가 16-32mm이며 사이클당 4개의 소켓을 생성하도록 설계되었습니다.
LB-63은 역시 가장 용량이 큰 모델이다.이 모델의 경우 직경 범위는 16-63mm이며 사이클당 2개의 소켓을 생성하도록 설계되었습니다.
주요 사양:
모델 | 파이프 직경 | 가열 방식 | 벨링 방식 | 화력 | 치수 |
SGK110 | 50-110mm | 전기 난방 | 금형 물리적 팽창 | 10.5kw | 7500x1400x1750mm |
SGK160 | 50-160mm | 전기 난방 | 금형 물리적 팽창 | 10.5kw | 7500x1400x1750mm |
SGK200 | 50-200mm | 전기 난방 | 금형 물리적 팽창 | 10.5kw | 7855x1350x1900mm |
SGK250 | 110-250mm | 전기 난방 | 금형 물리적 팽창 | 10.5kw | 7830x1620x1700mm |
SGK315 | 160-315mm | 전기 난방 | 금형 물리적 팽창 | 14kw | 8050x1750x1900mm |
SGK450 | 200-450mm | 전기 난방 | 금형 물리적 팽창 | 18kw | 8290x2090x2080mm |
SGK500 | 315-500mm | 전기 난방 | 금형 물리적 팽창 | 18kw | 8500x3050x2100mm |
SGK630 | 400-630mm | 전기 난방 | 금형 물리적 팽창 | 22.5kw |
8615x3125x2500mm |
주요 기술 매개변수:
외부 파이프 직경 160-400mm | 전기 시스템 |
4-6m 달리기로 고정 길이 | 압축 공기 압력 0.4-0.6Mpa |
유압 시스템 | 급수 압력 0.2-0.3Mpa |
오일 펌프 엔진 유형 Y100L1-4, 동력 3KW 회전 속도 1430r/min | 프로그램 컨트롤러( PCL ) FXIN-40MR-001 + FXON-40ER |
가변 컬럼 피스톤 펌프 유형 V22-A1-RA 정격 압력 6.3Mpa | 총 전력 28KVA |
배기 용량 0-22L/min | 작동 전압 AC380V 50HZ |
실행 압력 4-6.3Mpa | 유닛 외형 치수(L×W×H) 7500×3150×2100MM |
유압 오일 46# 연마 방지 유압 오일 | 단위 총중량 4500KG |

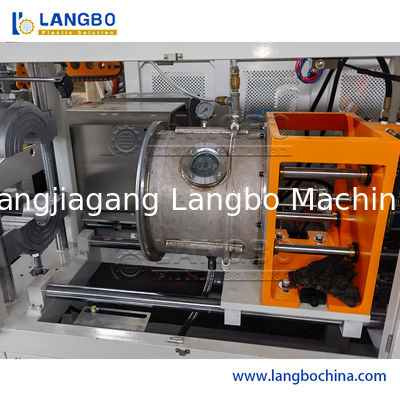

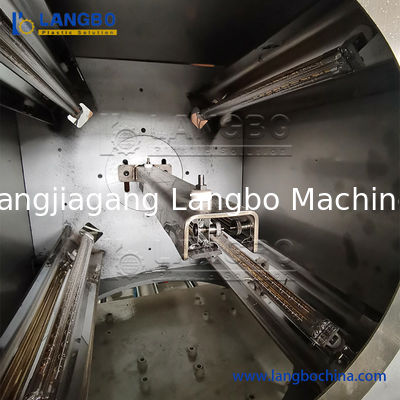

난방 시스템 | 중앙 높이 1000±10MM |
1 가열로의 가열 파이프 전력 1KW×12 + 0.7KW× 2 =13.4KW | 생산 속도 2-40 PC/시간 |
2 가열로의 가열 파이프 전력 1KW×12 + 0.7KW× 2 =13.4KW | 기계 시스템 |
최고 기온 380°C | 전기 시스템, 유압 시스템, 기계 시스템 |
SKT 시리즈 파이프 확장 금형 채택 |
